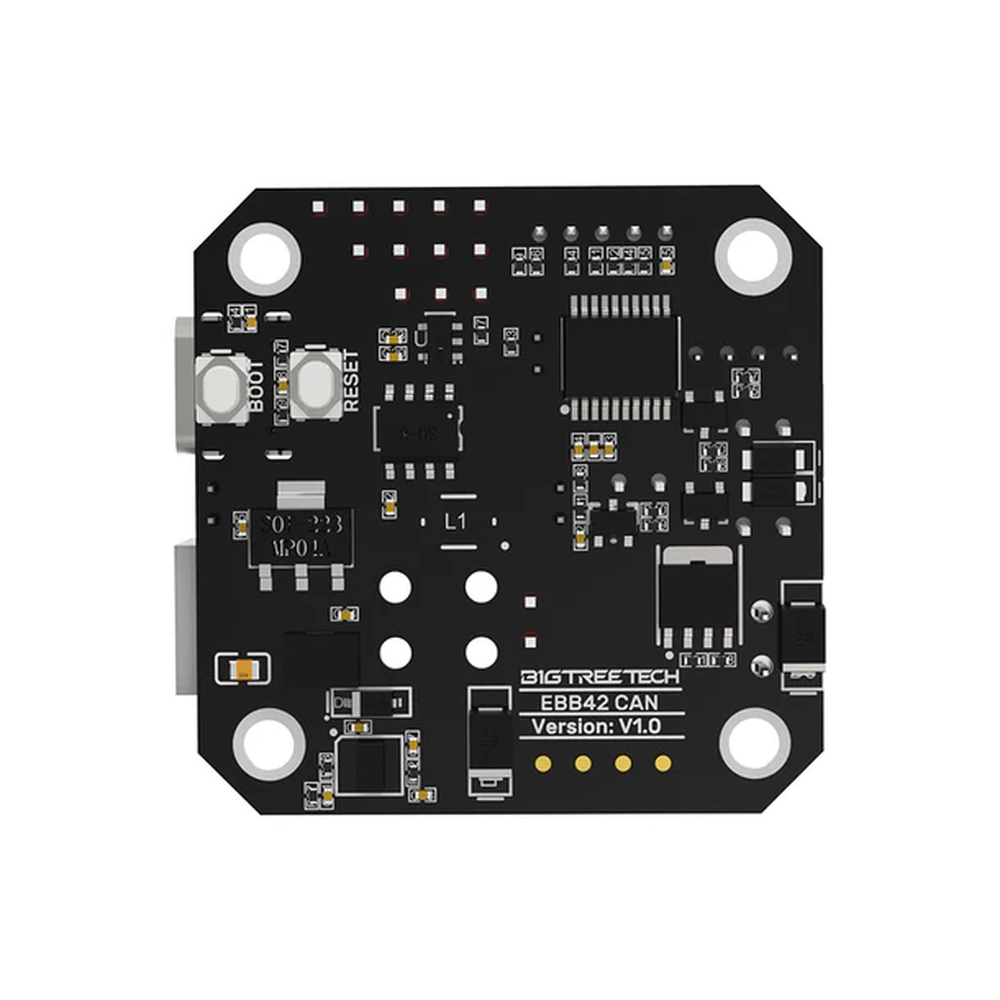

BIQU EBB (Extruder Breakout Board) Toolhead Boards V1.2
Die BIQU EBB-Boards (EBB36 und EBB42) sind kompakte Extruder-Adapterplatinen zur Reduzierung der Verkabelung am Druckkopf von 3D-Druckern, optimiert für die Klipper-Firmware über CAN-Bus.
Gemeinsame Merkmale (V1.2):
Kommunikation: Unterstützt CAN-Bus und USB-C (zur Firmware-Aktualisierung im DFU-Modus). CAN-Bus reduziert die Kabelanzahl und das Gewicht am Druckkopf.

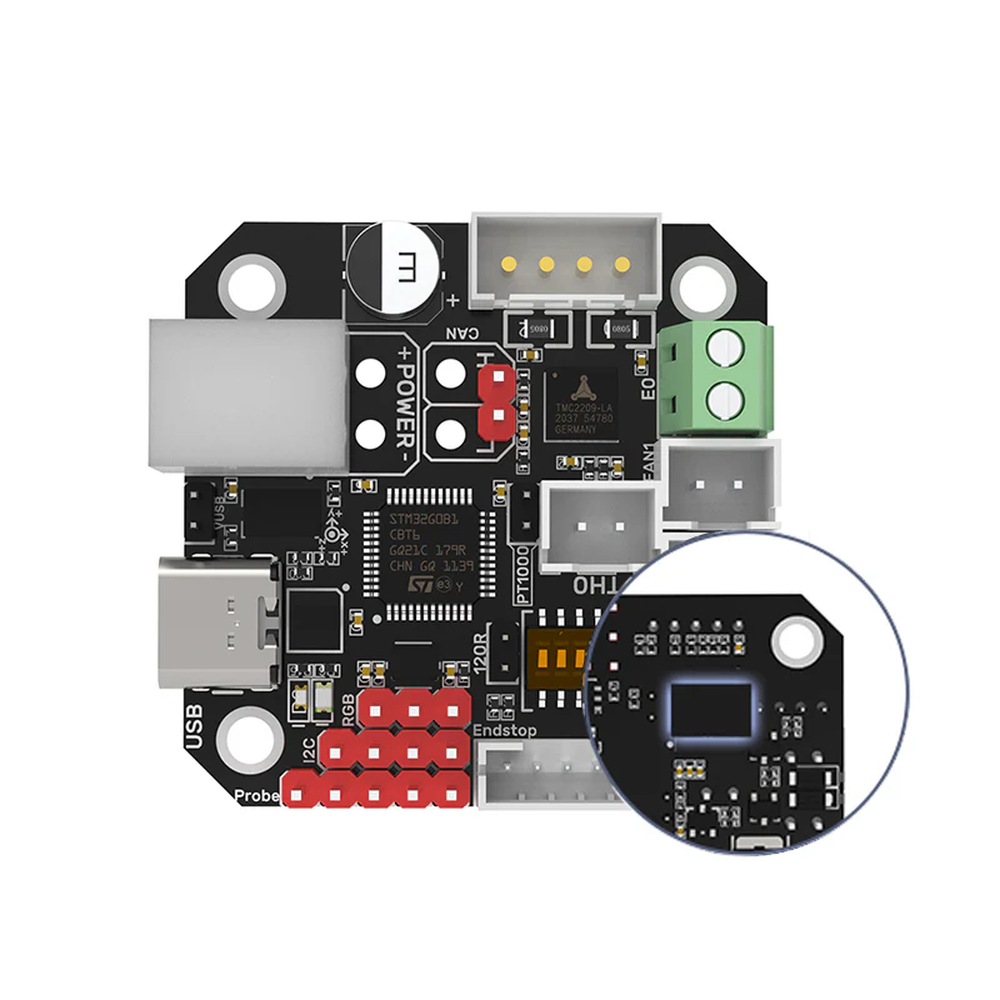

Funktionen: Integrierter TMC2209-Schrittmotortreiber (UART-Modus), On-Board ADXL345 für Input Shaping, Anschlüsse für Endstops, Probe (Induktiv/BL-Touch), Hotend-Heizung (5A max.), zwei PWM-Lüfter und RGB-Beleuchtung.
Schutz: Verbesserter Schutz der Thermistor-Schaltung und ESD-Schutz am USB-Port.
Stromversorgung: DC12V−24V (max. 9A gesamt).
Hauptunterschied:
Die Zahl im Namen (36 oder 42) kennzeichnet die Größe des Extruder-Schrittmotors (36mm oder 42mm), auf dessen Rückseite die Platine direkt montiert werden kann. Die Max-Versionen besitzen zusätzlich den Chip MAX31865 zur hochpräzisen Messung von PT100/PT1000 Temperatursensoren.
