Bigtreetech BIQU EBB SB2209 USB Voron Stealthburner CAN Platine Alternative mit USB Verbindung

Beschreibung

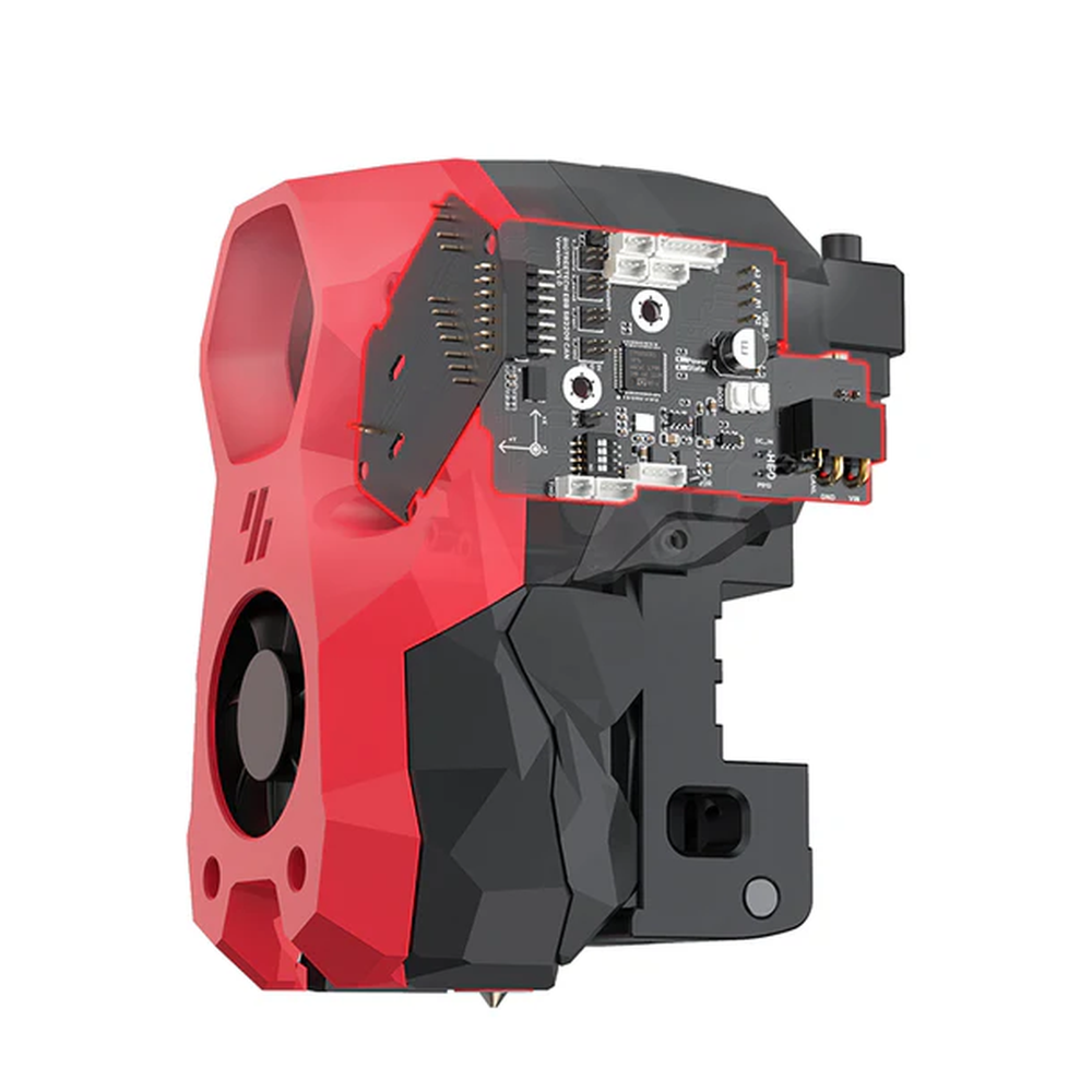

Das BIGTREETECH EBB SB2209 USB ist ein speziell für Voron StealthBurner entwickeltes, USB-basiertes Board, das eine Vielzahl von Steuerungsaufgaben übernimmt und eine solide Grundlage für den reibungslosen Betrieb des Toolheads übernimmt.

Hochleistungs-MCU

Die leistungsstarke 64 MHz-STM32-MCU bietet eine zuverlässige Leistung für eine höhere Datenübertragungsrate über große Entfernungen.

Ultra Silent Treiber

Das Board ist mit dem extrem leisen TMC2209-Treiber ausgestattet. Der Treiber verfügt nicht nur über eine Vielzahl von Diagnose- und Schutzfunktionen wie Kurzschluss- und Unterbrechungsschutz, thermische Abschaltung und Unterspannungsabschaltung, sondern kann dank interner Optimierungen auch mehr Strom bei niedrigeren Temperaturen leisten.

Weitere Features:

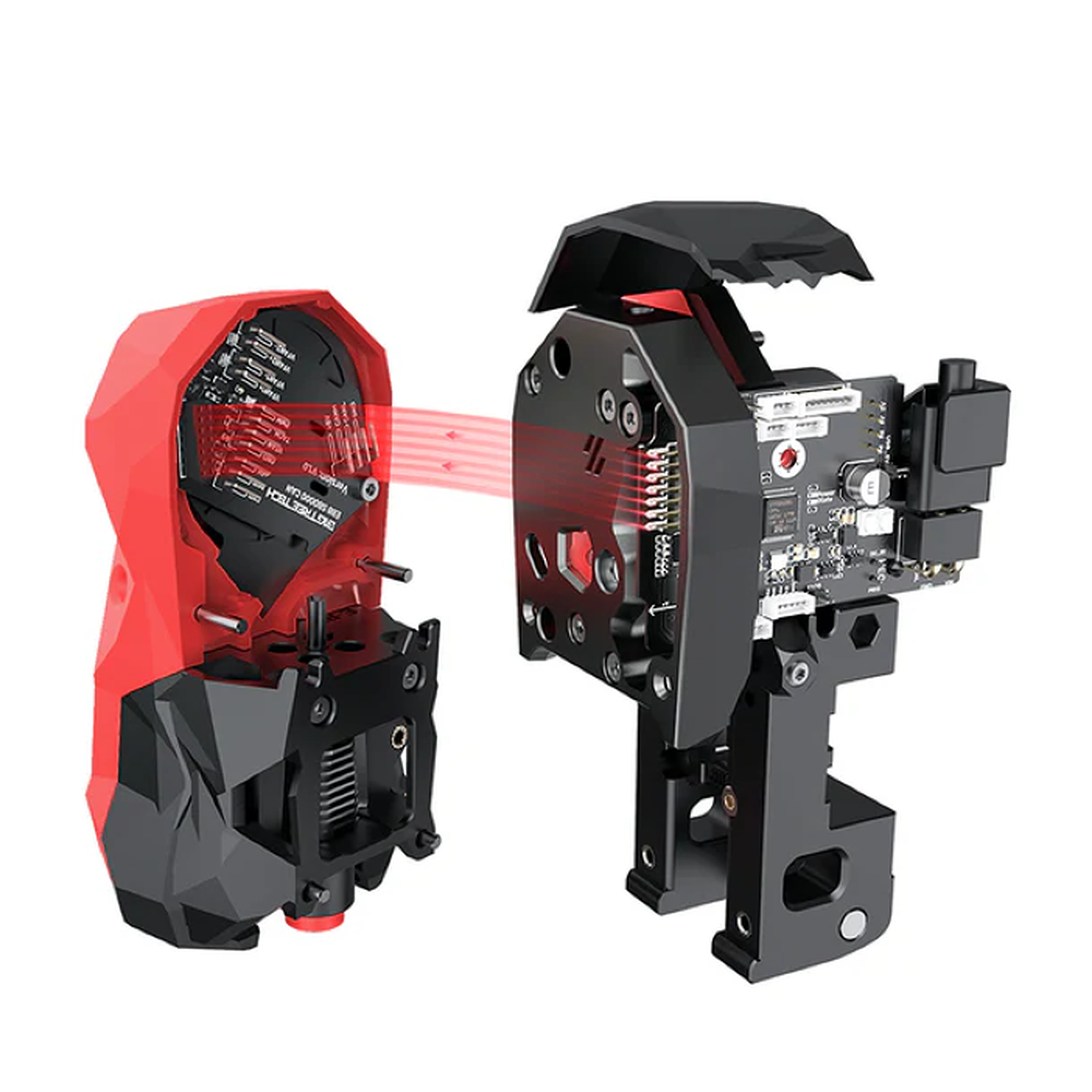

Drop-In Installation mit sorgfältiger Anordnung von Anschlüssen und integrierten Steckverbindern,
Möglichkeit der Hinzufügung eines zweiten Displays auf der Extruder-Vorderabdeckung,
Onboard Temperatursensor.

GITHUB

Technische Spezifikationen:

Konnektor	PH2.0
Onboard Treiber	TMC2209
Driver Arbeitsmodus	UART
MCU	RP2040 Dual ARM Cortex-M0+ bei 133 Mhz
Eingangsspannung	DC12V-DC24V 9A
logische Spannung	DC 3.3V
Heater Verbindung	Heizpatrone (E0) mit max. Ausgangsstrom von 6A
Onboard Sensor	LIS2DW
Lüfter-Port	2 x PWM 1 x 4-Pin Lüfter Port
Spannungsauswahl für 2 Pin-Lüfter	gleiche Spannung für beide Lüfter
max. Strom für den Lüfter Port	1A kontinuierlich, 1,5A momentan
Schrittmotor Interface	E0
Temperatursensor Interface	1 x 100K NTC, unterstützt PT1000
USB Kommunikation Interface	USB-Type-C
Erweiterungsport	Probe, RGB, USB2.0 x 3, I²C, Endstop, IND oder FAN, 5V OUT, USB2.0 x 3
