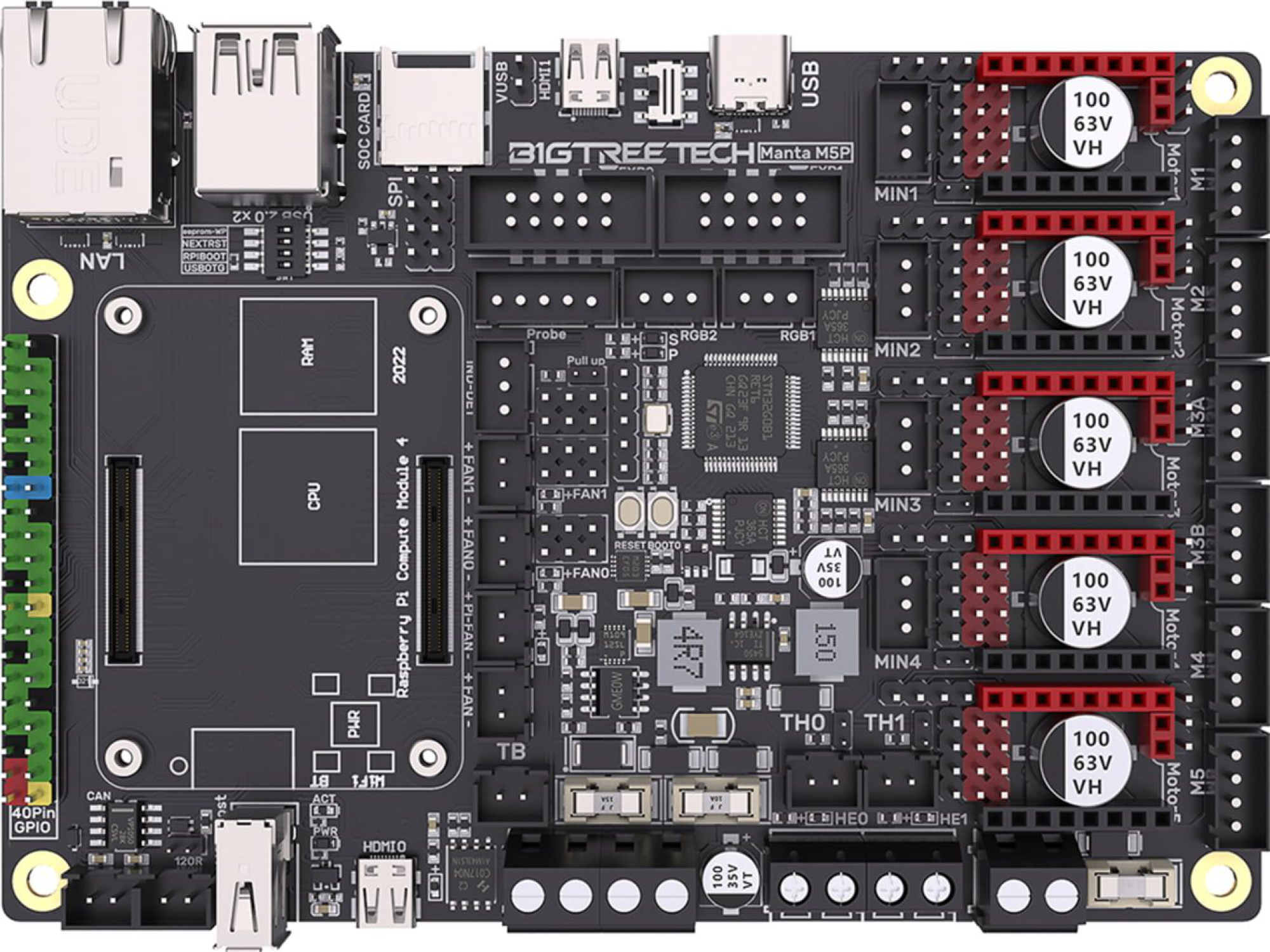

BIQU Bigtreetech Manta M5P V1.0 Voron V01 V02 mainboard mit 5 Motoren 32Bit

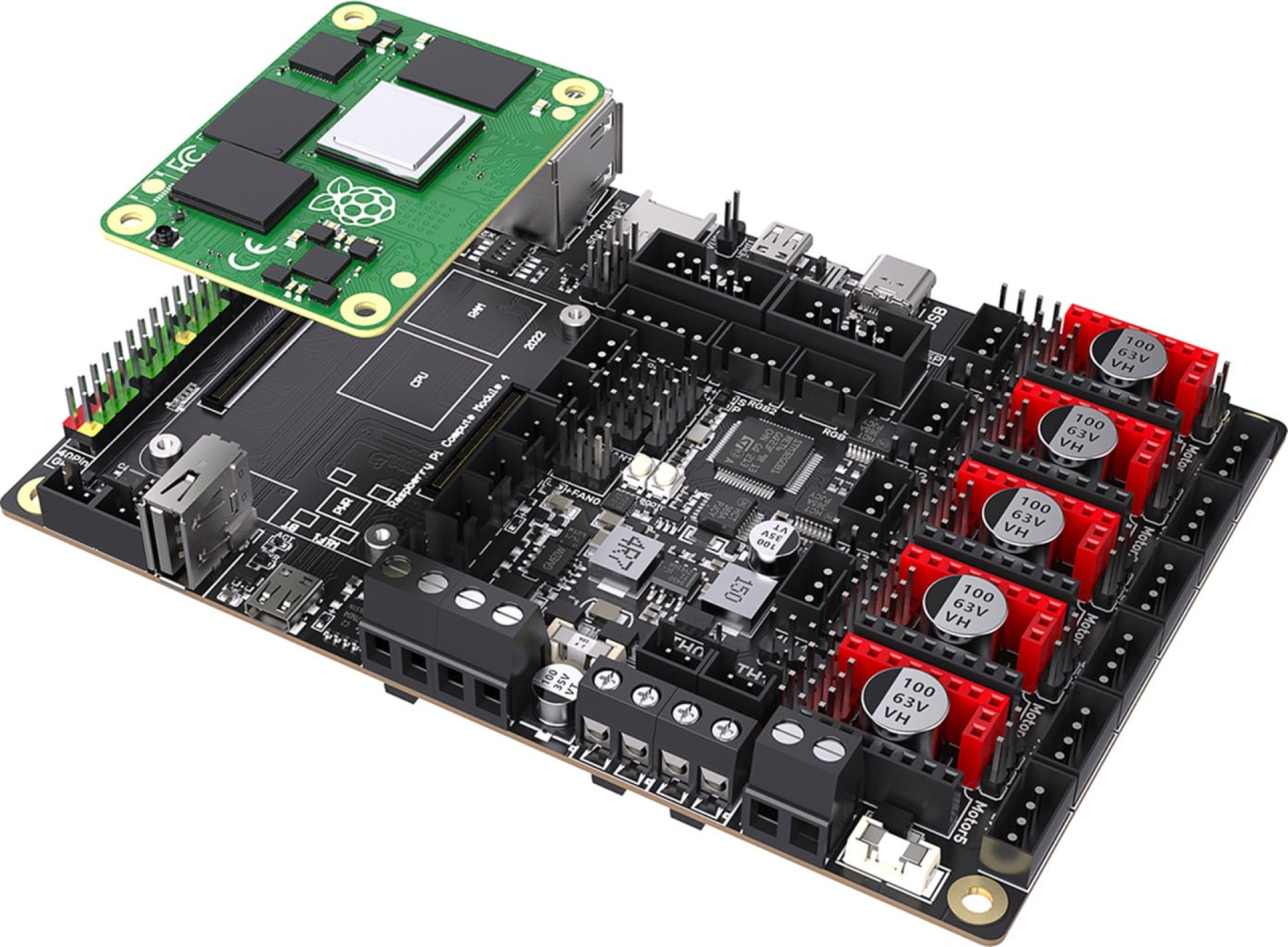

Die BIGTREETECH Manta M5P ist eine 32-bit Hauptplatine, die speziell für den Betrieb von Klipper entwickelt wurde. Die Platine ermöglicht eine direkte Installation des BIGTREETECH CB1/Raspberry Pi CM4, um Linux und Klipper auszuführen. Das Besondere an dieser Hauptplatine ist, dass direkt auf ihr BTB-Header integriert sind, um den Kunden und Kundinnen die Wahl zwischen CM4 oder einer anderen Lösung zu erleichtern. So wird vor allem versucht, den unglaublichen Mangel an Raspberry Pi CM4 zu kompensieren!
Wahlweise können Sie TMC2209 von Bigtreetech oder das CB2 (Raspberry Alternative von Bigtreetech) dazu bestellen.

Haupteigenschaften:

• 32-bit 64MHz ARM Cortex-M0+ Serie STM32G0B1RET6
• CNC-Lüfterspannung frei wählbar zwischen 24, 12 und 5 V
• reaktionsschneller eFuse-Schutz
• austauschbare Sicherung mit unglaublich leichter Wartung

Features:

ARM Cortex-M0+ Serie STM32G0B1RET6 MCU

Die Hauptplatine aus der Manta-Reihe verwendet einen 32-bit 64MHz ARM Cortex-M0+ Serie STM32G0B1RET6 Mikrocontroller. Die MCU-Firmware unterstützt ein Upgrade über eine SD-Karte oder über den DFU-Modus per Klippers make flash-command.

Geschützter Thermistor-Schaltkreis

Der Thermistor-Schaltkreis der Manta M5P Hauptplatine ist dahingehend geschützt, dass der Mikrocontroller durch ein kurzgeschlossenes Heizbett oder durch Kurzschlüsse an Heizpatronen nicht beschädigt wird.

Der Thermistoranschluss unterstützt die Einstellung des Pullup-Widerstandes mit Jumper, ein zusätzliches Modul für PT1000 benötigst du somit nicht mehr!

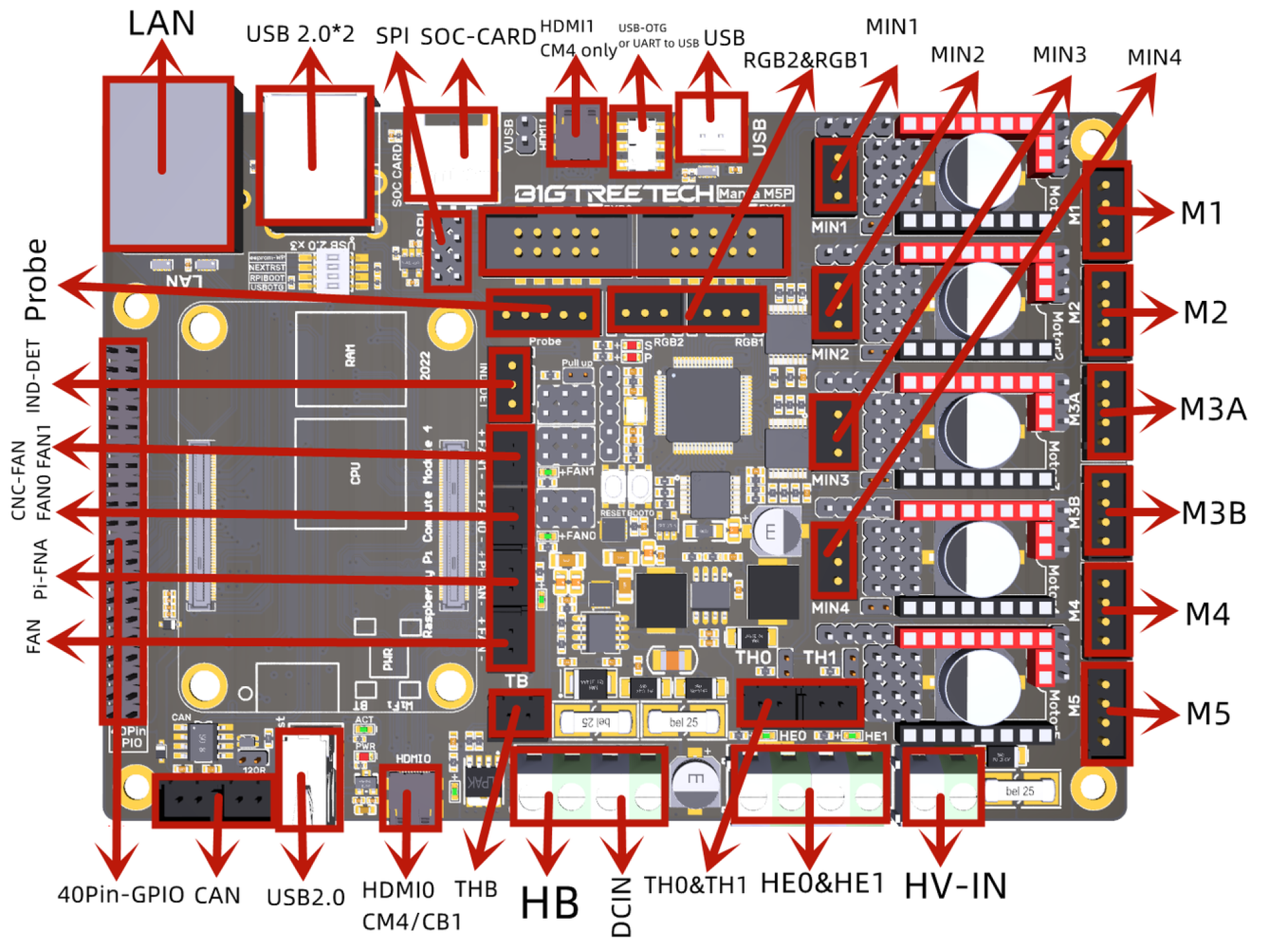

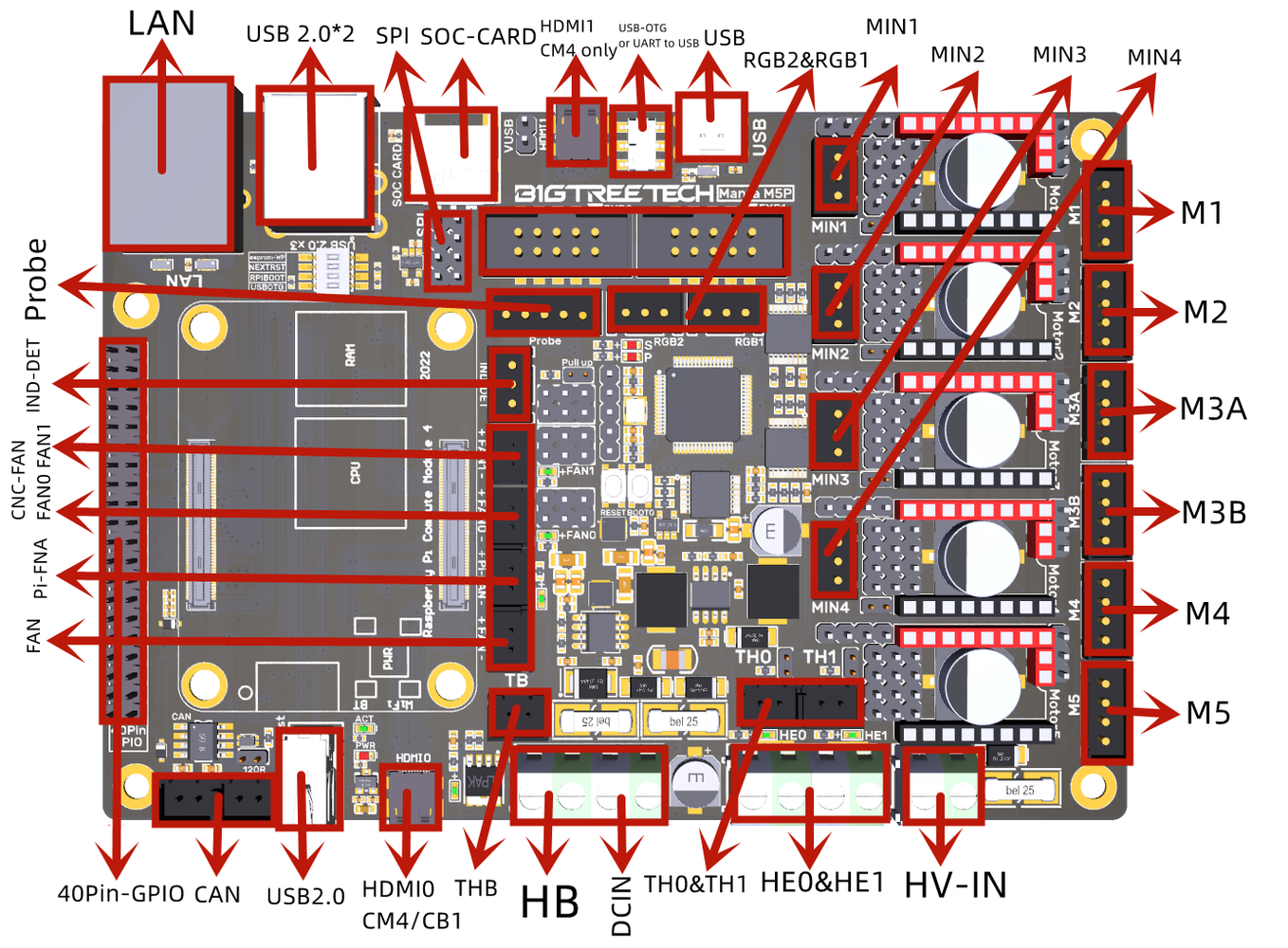

Unglaublich nützliche Schnittstellen

• BTB-Header befinden sich zwischen Motherboard und Coreboard, um auch andere Coreboards zusätzlich zu CM4 verwenden zu können,
• integrierter SPI- und UART-Modus des TMC-Treibers und Onboard-DIAG-Pin, leicht konfigurierbar mit Jumpern,
• integrierte SPI-Schnittstelle für den Anschluss eines Beschleunigungssensors, um die Eingangsformung des Klippers zu ermöglichen,
• Onboard-Proximity Switch-Port unterstützt NPN- und PNP-Typ-Auswahl, dabei ist die Spannung wählbar zwischen 24, 12 und 5 V,
• weitere Erweiterungsanschlüsse: M5P unterstützt Filament-Runout-Sensor, BLTouch, RGB, etc.

eFuse

Die Hauptplatine verfügt über eFuse, eine elektronische High-End Sicherung. Wenn es zu Überlast kommt, sichert eFuse ein schnelleres Abschalten; wenn die Überlast wieder beseitigt wurde, stellt es das automatische Wiedereinschalten sicher. Der hochpräzise eFuse Schutz, der keine spezielle Wartung benötigt, erkennt jede Störung im Stromkreis und erfüllt somit unglaublich hohe Sicherheitsstandards für Stromkreise.

Vorteile auf einem Blick:

• schnelles Abschalten bei Überlast,
• automatisches Wiedereinschalten bei beseitigter Überlast,
• Betrieb bei niedrigen Strömen,
• Überstromschutz,
• Kurzschlussschutz,
• Rückstromschutz,
• Überspannungsschutz,
• Verpolungsschutz.
