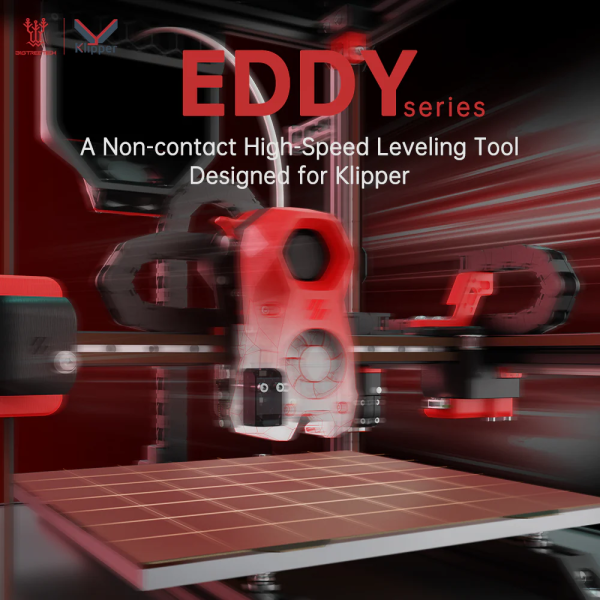

Der BIGTREETECH Eddy ist ein automatischer Nivellierungssensor, der eine präzise Nivellierung des Druckbetts in Rekordzeit ermöglicht. Eddy wird direkt via USB an eine Hauptplatine angeschlossen und lässt sich einfach, ohne komplizierte Konfigurationen installieren.
Die Eddy Version ist ausschließlich mit einer USB Kommunikation verwendbar. Der Eddy Coil verwendet I²C und kann direkt an die BIQU EBB36 und EBB42 CAN Platinen angeschlossen werden.
Bessere Alternative zum Eddy (link)
Blitzschnelle Nivellierung
Eddy erkennt mikroskopisch kleine Defekte auf dem Druckbett und passt die Höhe automatisch an. Mit Eddy wird das Druckbett in nur 20 Sekunden nivelliert!
Höchstpräzision
Der Sensor misst die Höhe des Druckbetts mit einer Genauigkeit von 0,5 µm, was für eine gleichmäßige erste Schicht und optimale Druckergebnisse sorgt.
Erweiterte Temperaturkompensation
Der smarte Nivellierungssensor gewährleistet jederzeit eine konsistente, von Temperaturschwankungen unabhängige Nivellierung.
Einfache Installation
Das kundenspezifische Gehäuse des Eddy ist so konzipiert, dass externe Metallinterferenzen seine Präzision nicht beeinträchtigen. Eine vordefinierte Aussparung für den Sensor gewährleistet eine einfache, messtechnisch einwandfreie Installation.
Kompatibel mit Voron StealthBurner
Eddy kann mühelos am TL-Q5MC/PL-08N angebracht und in das Voron StealthBurner Konzept integriert werden.
Eine Error-Proof-Installation schließt mögliche Fehler aus und erleichtert den Einrichtungsprozess. Kompatibel mit den Extrudern der H2-Serie, auch mit Ender-3 kompatibel.
Plug-and-Play
Eddy wird mit einem kundenspezifischen USB-Kabel für Plug-and-Play geliefert.
Im Lieferumfang:
- 1 x Eddy
- 1 x USB-Kabel, 2,5 m
- 5 x Kabelbinder
- 2 x M3x18 Schrauben
- 2 x M3x25 Schrauben (speziell für Voron)
- 3 x Sticker
- 1 x BTT-Ente
Technische Spezifikationen:
| | Eddy Coil V1.0 | Eddy V1.0 |
| MCU | - | RP2040 |
| Temperaturkompensation | - | ja |
| Gewicht | 6 g |
| Spannung | 5V |
| Verdrahtung | 4-2.54mm DuPont female, ein Ende mit ZH1 5mm 4P-Connector | 4-Pin, 1.5mm pitch |
| Betriebstemperatur | ≤ 60 °C |
| Anforderungen |
| Firmware | Klipper |
| Z-Homing-Gerät benötigt | ja | nein |
| Platine | benötigt eine Verbindung zu einer Klipper-basierten Hauptplatine (z. B. EBB36/42 CAN) mit einem I2C-Interface | benötigt eine Klipper-basierte Hauptplatine mit USB-Interface |
| Heizbett | benötigt ein leitfähiges Metalldruckbett mit einem einheitlichen magnetischen Feld |
