BIQU Scylla mainboard für CNC Fräsen wie Milo oder 3D-Drucker mit onboard TMC2160 bis 60V

BIQU Scylla mainboard für CNC Fräsen wie Milo oder 3D-Drucker mit onboard TMC2160 bis 60V

Name: meltbro - BIQU Scylla mainboard für CNC Fräsen wie Milo oder 3D-Drucker mit onboard TMC2160 bis 60V
SKU: 1002119
Price: 119.99 EUR
Availability: OutOfStock

119,99 €

inkl. MwSt. zzgl. Versandkosten

Nicht vorrätig

Artikelnummer: 1002119

Lieferzeit: 1–3 Werktage

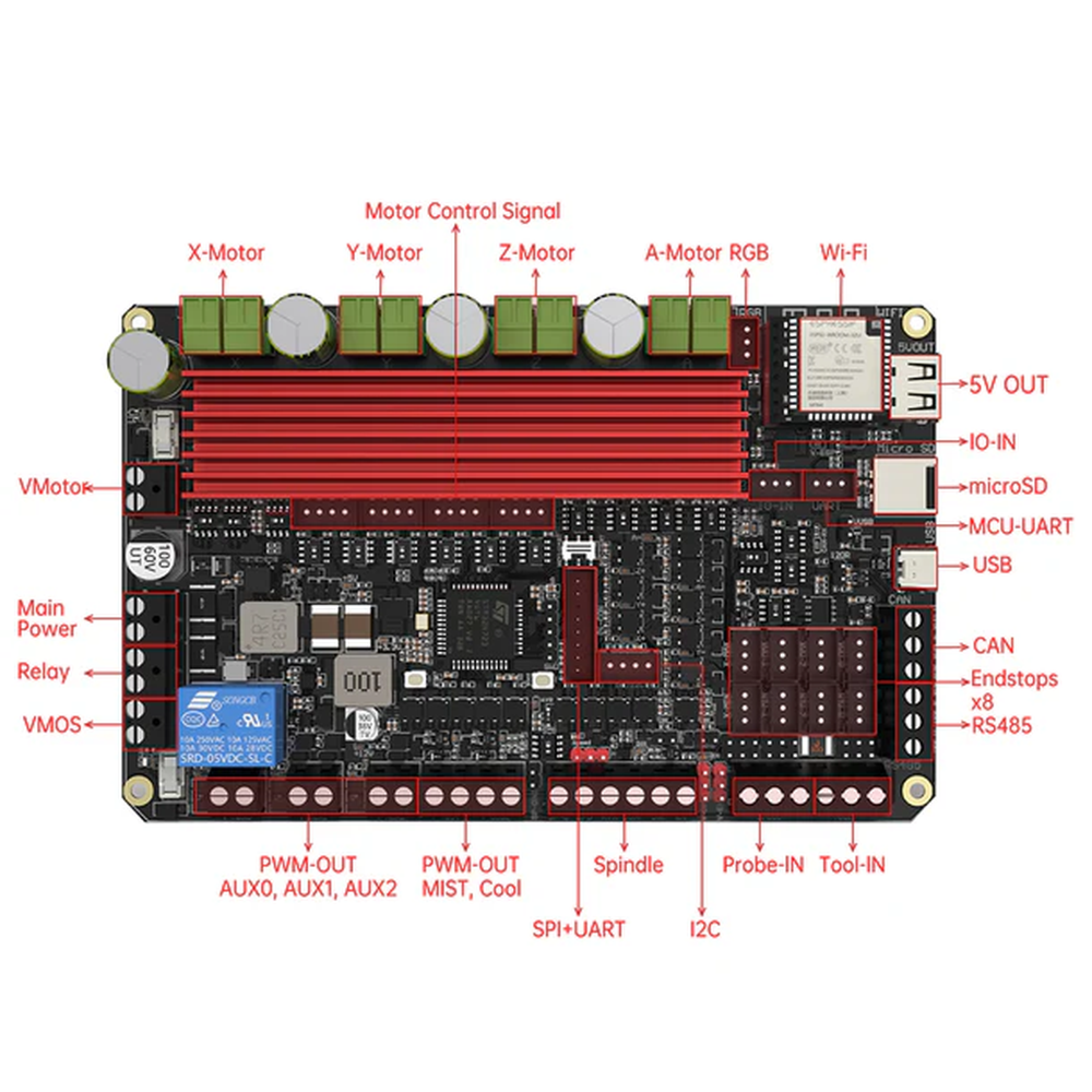

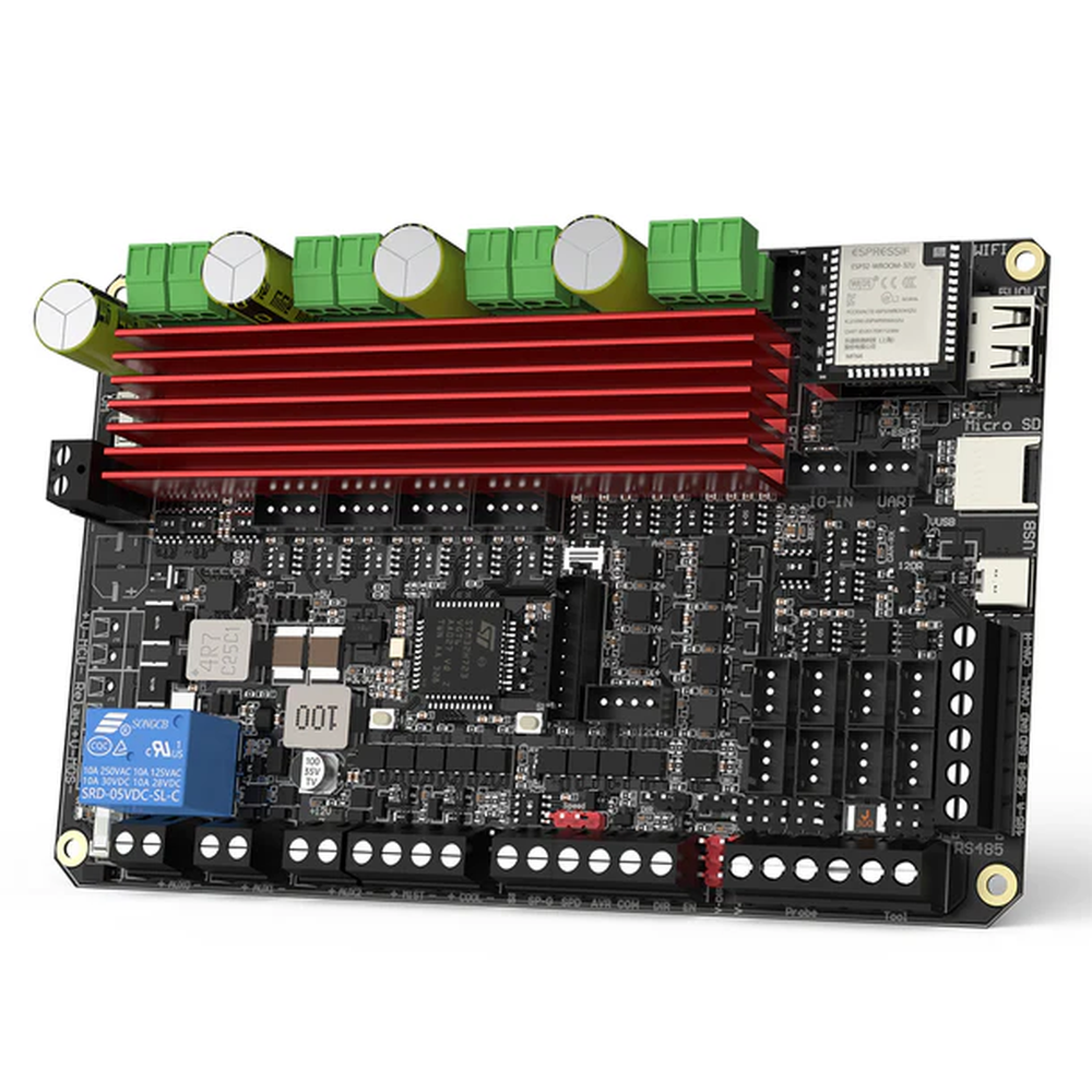

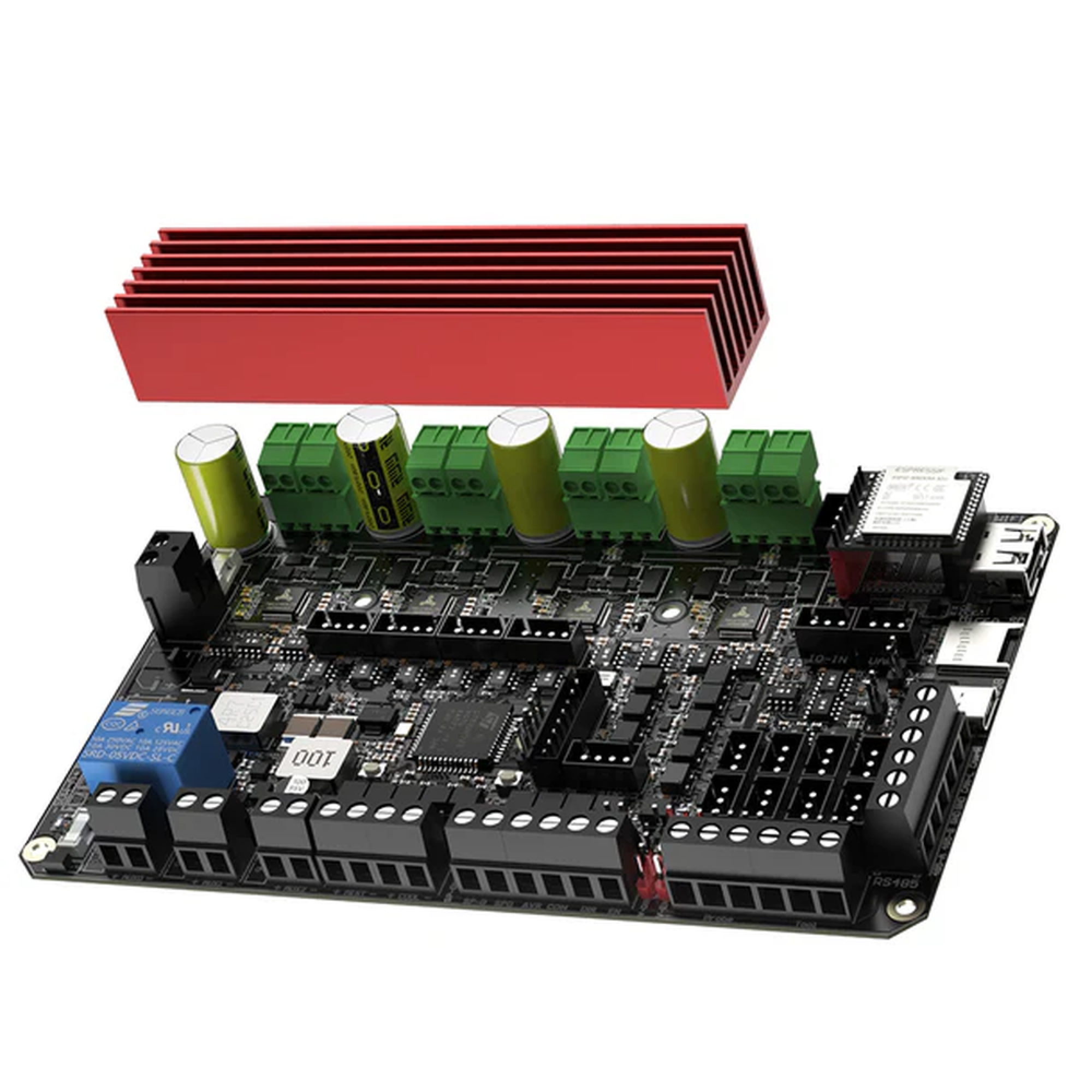

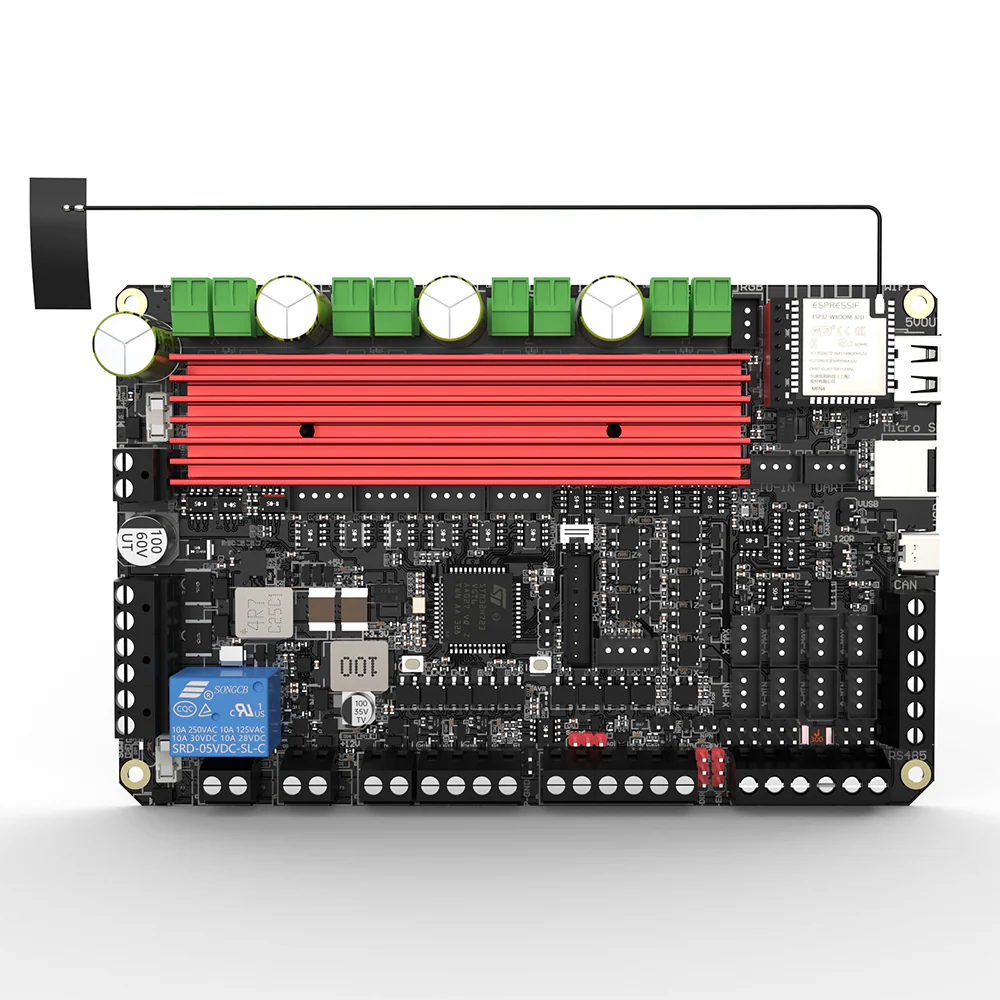

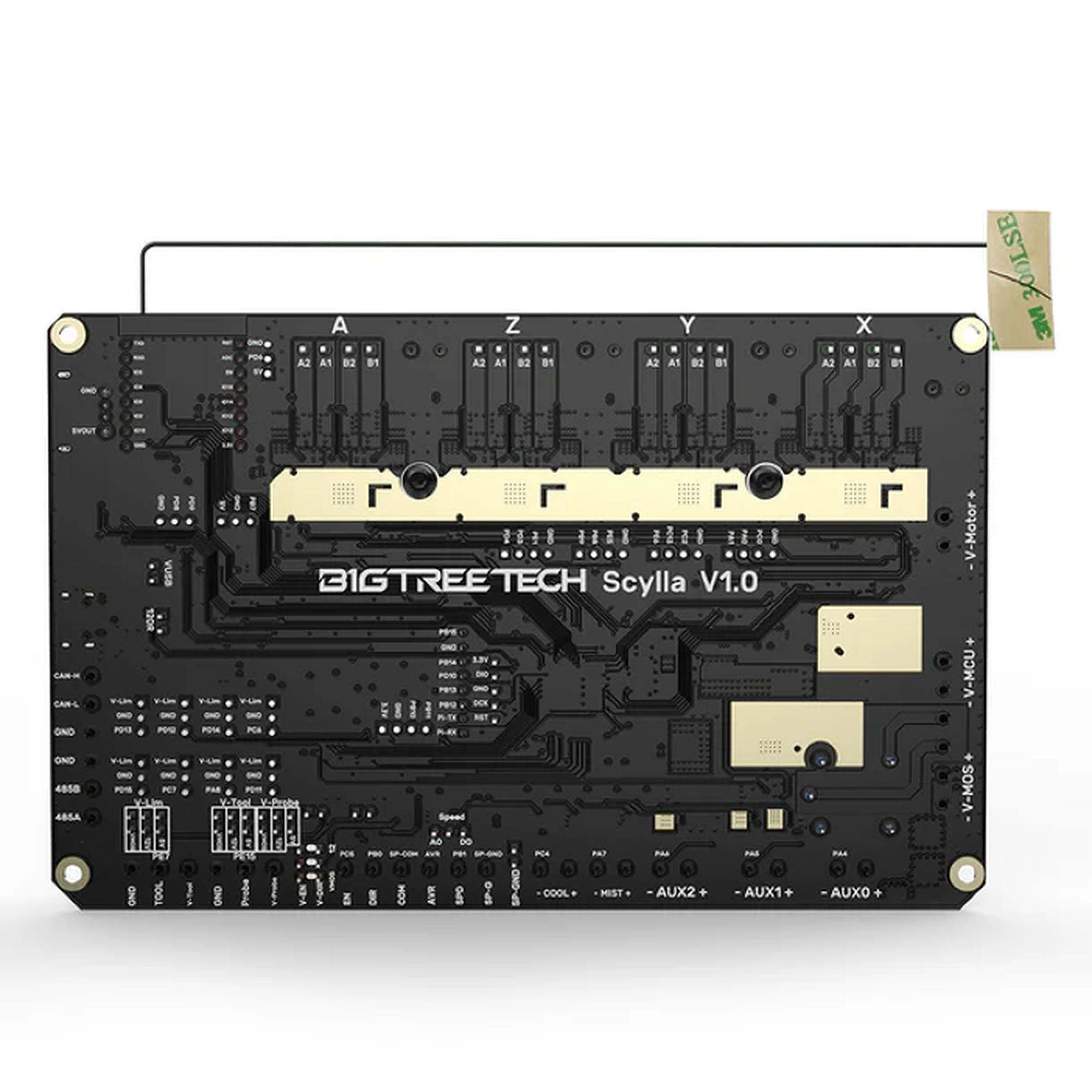

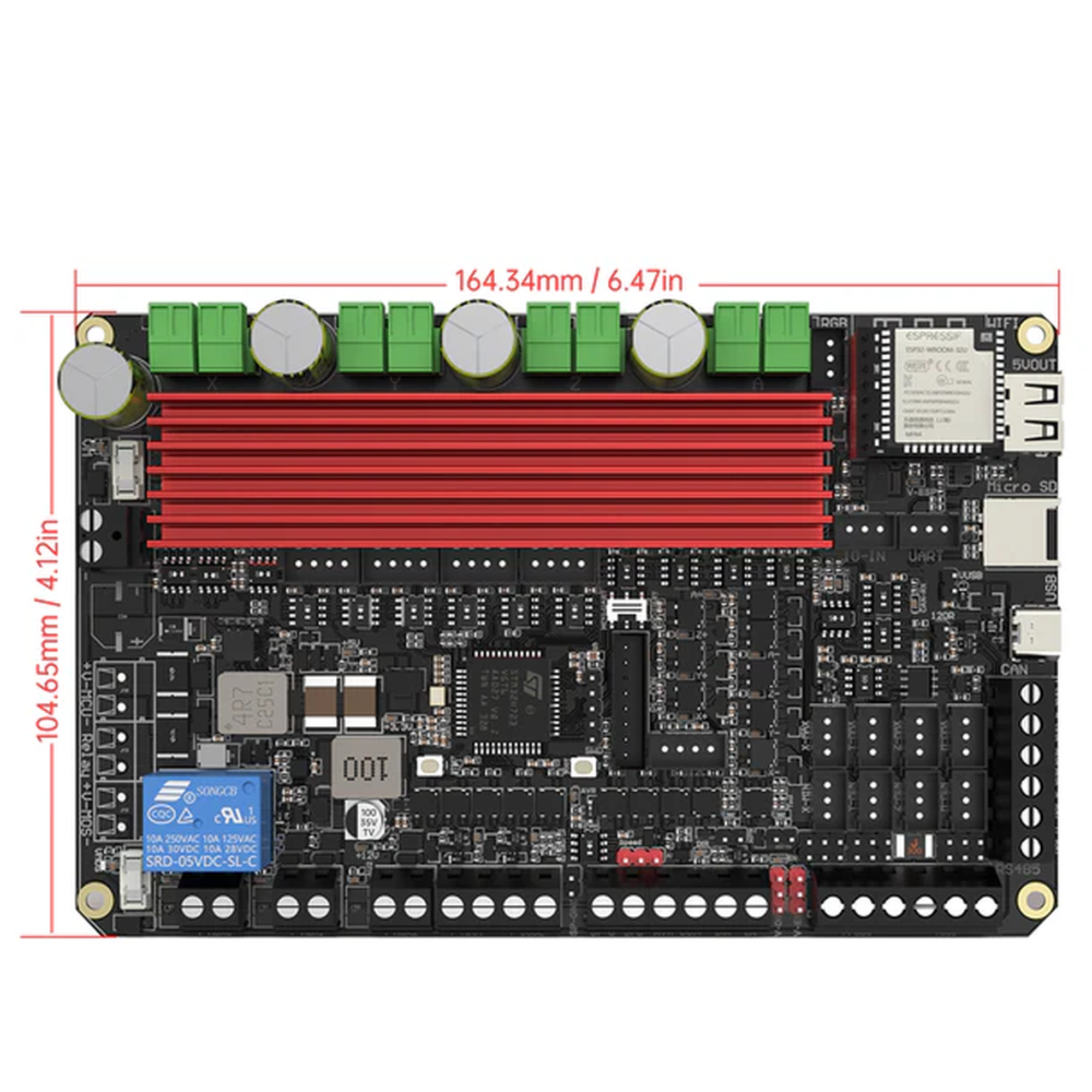

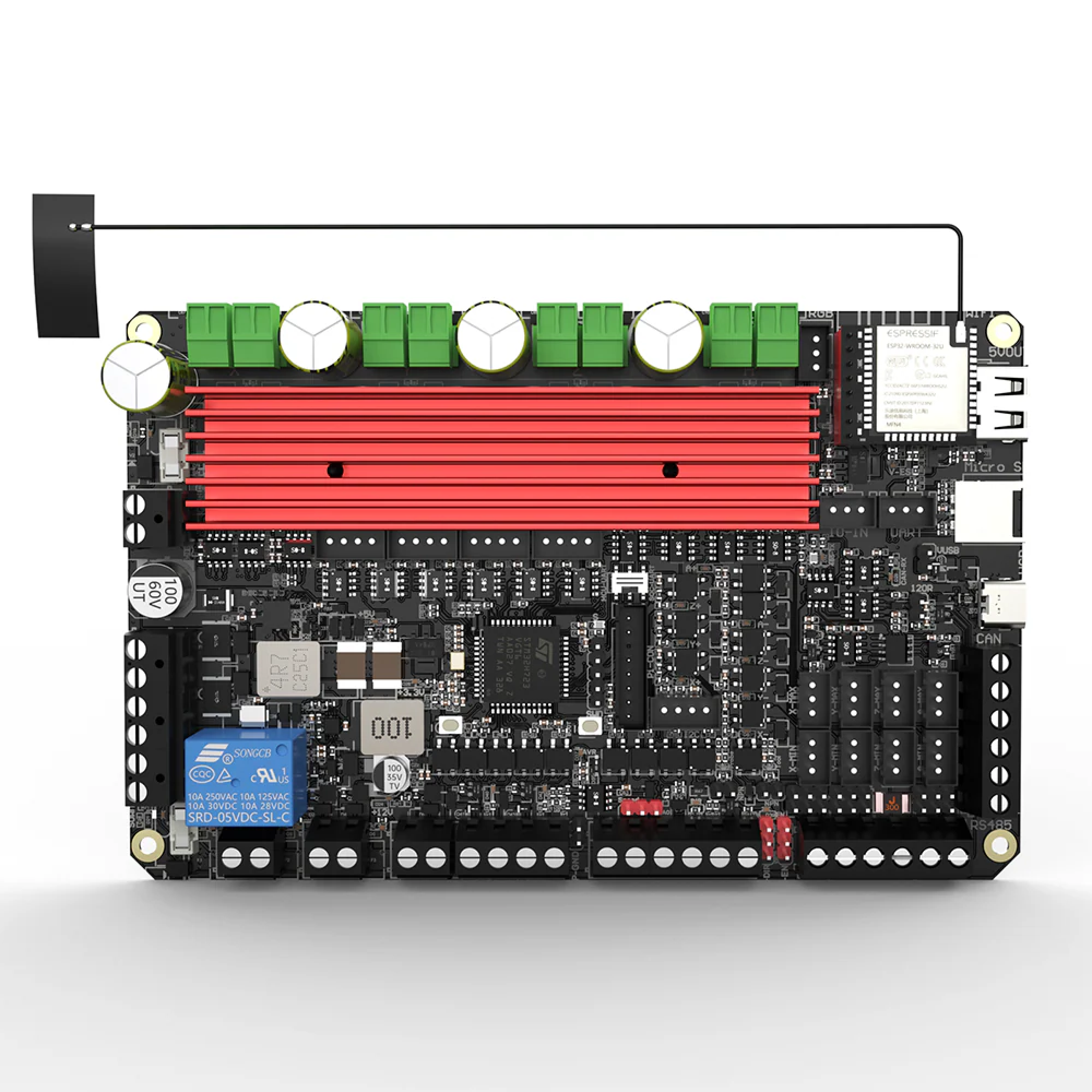

Die BIQU Scylla V1.0 ist eine leistungsstarke Steuerplatine, die in Zusammenarbeit zwischen Millennium Machines und BIGTREETECH entwickelt wurde. Sie ist primär für CNC-Anwendungen (Fräsen, Gravieren) konzipiert, bietet aber auch Funktionen für anspruchsvolle 3D-Drucker.

Hauptprozessor (MCU): STM32H723VGT6 (High-Performance).
Integrierte Treiber: Vier leistungsstarke TMC2160 Schrittmotortreiber (für X-, Y-, Z- und A-Achsen) mit bis zu 4.7A RMS / 6.7A Peak, ideal für größere Motoren (NEMA 23).
Spannungsbereich: Unterstützung für eine hohe Versorgungsspannung von DC 24V bis 60V.
Isolierung: Vollständig optisch isolierte und abgesicherte Hochspannungsschaltkreise.
Erweiterung: +5V ENA, STEP und DIR Header für den Anschluss externer Hochstromtreiber.
Spindelsteuerung: Vollständig integrierte digitale (PWM) und analoge (0-5V/0-10V) Spindelsteuerung.
Firmware-Unterstützung: Ausgelegt für den Betrieb mit RepRapFirmware (RRF), GrblHAL und LinuxCNC.
Weitere Merkmale: Integrierter RS485-Transceiver und WLAN-Konnektivität (ESP32).
Anschlussmethode: Großteils Schraubklemmen für robuste Verbindungen.

Gewicht	0,5 kg

Produktsicherheit

Herstellerinformationen

Philipp Trares
Lyngsbergstr. 80
53177 Bonn
Deutschland
info@meltbro.de

Sicherheitshinweise

Elektrische Komponenten

Einbau, Anschluss und Wartung nur im spannungsfreien Zustand (Netzstecker ziehen) und nur durch Personen mit entsprechender Fachkenntnis.
Netzteile und netzbetriebene Heizbetten arbeiten mit Netzspannung (230 V) – Lebensgefahr durch Stromschlag. Arbeiten an der Netzseite nur durch eine Elektrofachkraft; Schutzleiter immer anschließen, Klemmen abdecken.
Spannung, Polarität und maximale Ströme laut Herstellerangabe beachten. Ausreichende Kabelquerschnitte verwenden und Verbindungen fest anschließen – lose oder unterdimensionierte Verbindungen können überhitzen und einen Brand verursachen.
Platinen vor Kurzschluss, Feuchtigkeit und elektrostatischer Entladung schützen; nur in trockenen Innenräumen betreiben.
Lüfter, Riemen und Motoren können Finger einklemmen – nicht in bewegte Teile greifen.
Elektro- und Elektronikgeräte nicht über den Hausmüll entsorgen.
