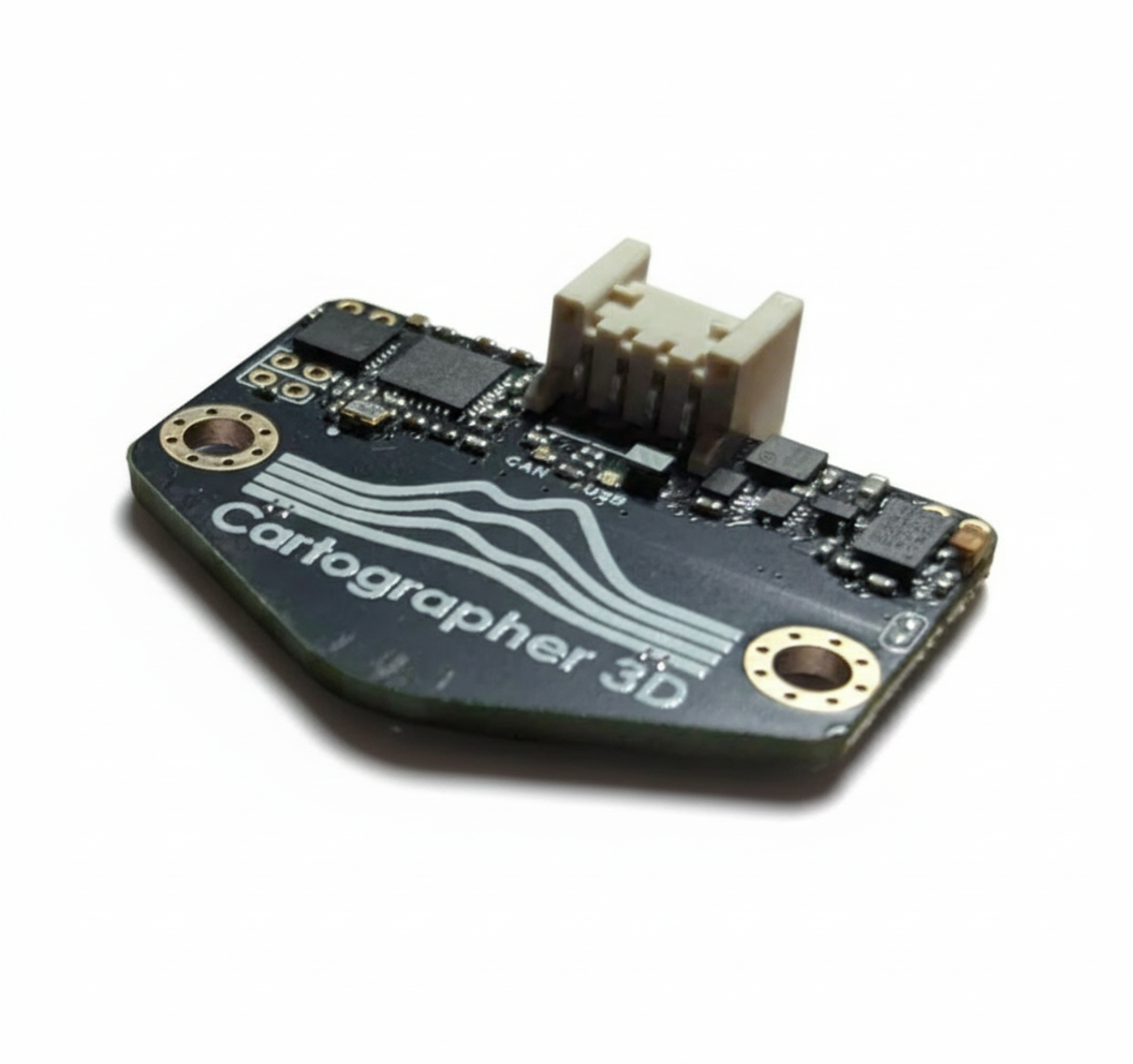

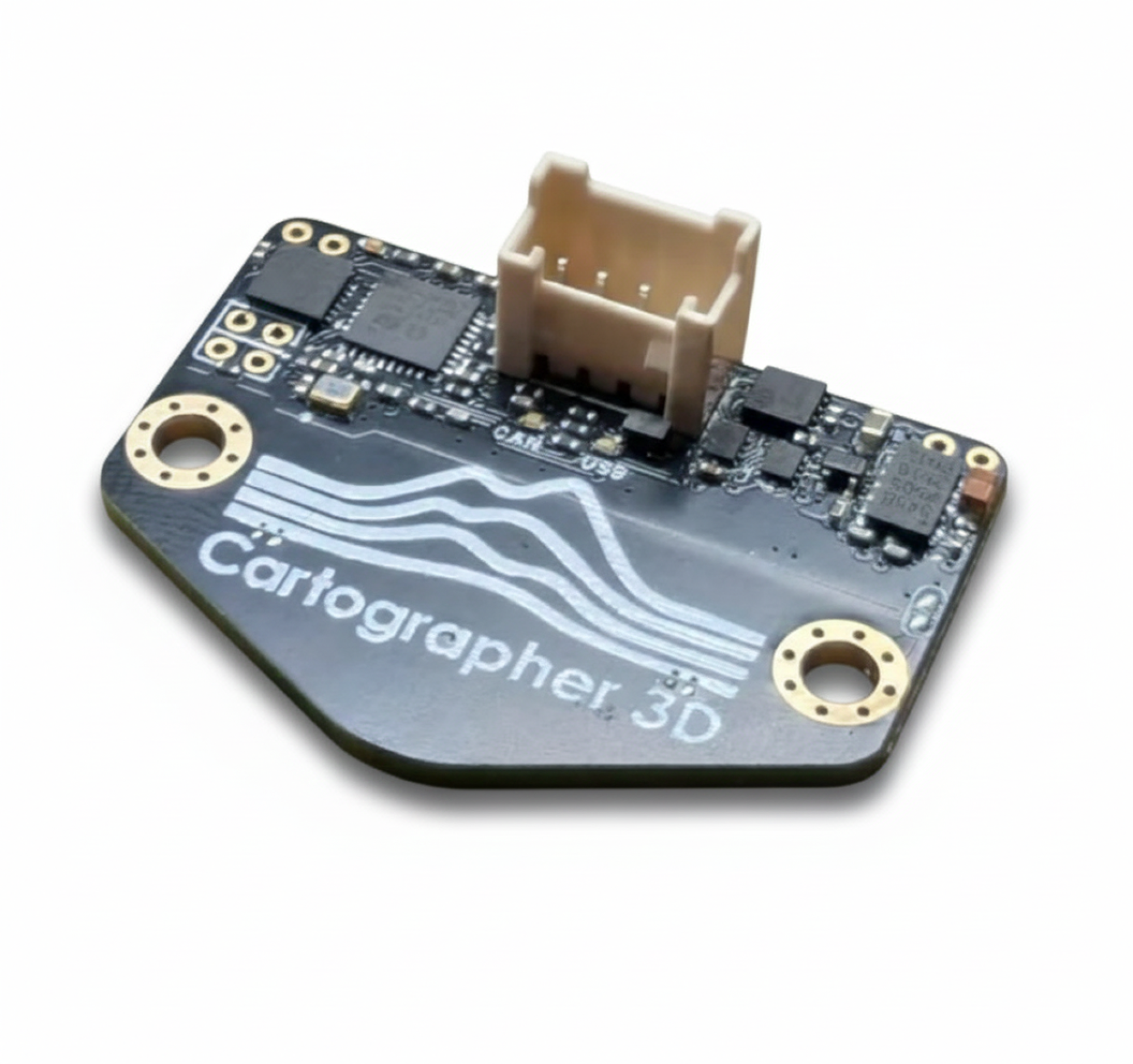

Cartographer V4 High Temp 3D probe Beacon Alternative für Voron 2.4 Trident VzBot mit TAP Funktion und ADXL

Der Cartographer Sensor V4 ist ein hochpräziser Eddy Current Sensor für 3D-Drucker. Er ermöglicht die schnelle Erstellung eines hochaufgelösten Druckbett-Meshes und eine automatische Z-Offset-Bestimmung über Survey Touch (ähnlich wie bei Beacon-Sensoren), wodurch Sie massiv Zeit sparen.

Hauptmerkmale und Vorteile:

• Neueste Version 4 mit leistungsstärkerem Prozessor (STM32G431) und höherer Genauigkeit durch neues Coil-Design.

• Integriert: ADXL Sensor (Beschleunigungssensor).

• Geschwindigkeit: Erstellt ein hochaufgelöstes Bed-Mesh in wenigen Sekunden.

• Effizienz: Automatische Z-Offset-Bestimmung via Survey Touch.

• Temperaturbereich: Ausgelegt für bis zu $125°\text{C}$ (Betrieb bis max. $110°\text{C}$ empfohlen).

• Anschluss: Vereinfachter Wechsel zwischen USB und CAN sowie Molex Sherlock Stecker am Cartographer.

  • Empfohlene CAN-Baudrate: $1,000,000$.

• Kompatibel mit allen V3 Halterungen.

Lieferumfang und Kompatibilität:

• Cartographer Sensor V4.

• Exklusiv: Je ein CAN (18cm Dupont)- und USB-Kabel (1.8m USB).

• Alle benötigten Schrauben + Bambu A1 Silikonbürste (zum Aufkleben).

Wichtige Kompatibilitätshinweise:

• Zwingend erforderlich: Eine Metalloberfläche des Druckbetts (z. B. PEI-Oberfläche), da es sich um einen induktiven Sensor handelt.

• Kompatibel: Druckbetten mit einer Magnetmatte

• NICHT kompatibel: Druckbetten mit eingelassenen Magneten oder Druckbetten ohne Federstahlblech

Empfohlene Profile für Drucker:

• Low Profile Version: Ideal für VzBot, Creality K1 oder RatRig Drucker.

• Standard Profil Version: Die richtige Wahl für Voron Stealthburner.

Installation und Anleitung:

• Eine detaillierte Anleitung finden Sie auf dem GitHub von Cartographer 3D. (Link)

Optionales Zubehör (CNC Aluminium Halterung):

• CNC Aluminium Halterung für Voron Stealthburner separat bestellbar.

• Bietet dem Druckkopf und Sensor benötigte Stabilität (z. B. für Stealthburner Extruder).

• Verfügbar für $6\text{mm}$ und $9\text{mm}$ breite Riemen.

  • Beispiel: UHF-Version für das Rapido UHF Hotend.

• Hinweis: Der Cartographer Sensor ist im Lieferumfang der CNC Halterung NICHT enthalten (muss separat erworben werden).


  Link zur V3 Version
