LDO Picobilical Kit – Die Revolution für das Voron 0 Wiring

Das LDO Picobilical Kit ist ein umfassendes Upgrade, das speziell entwickelt wurde, um die oft mühsame Verkabelung des Toolheads und des Frame-Controller Boards Ihres Voron 0 (V0.1 / V0.2) drastisch zu vereinfachen und zu modularisieren.

Dieses Kit reduziert die Kabelanzahl auf ein einziges, flexibles Verbindungskabel und macht die Wartung und Modifikation Ihres Druckers so einfach wie nie zuvor.

Kern-Features: Warum Picobilical?

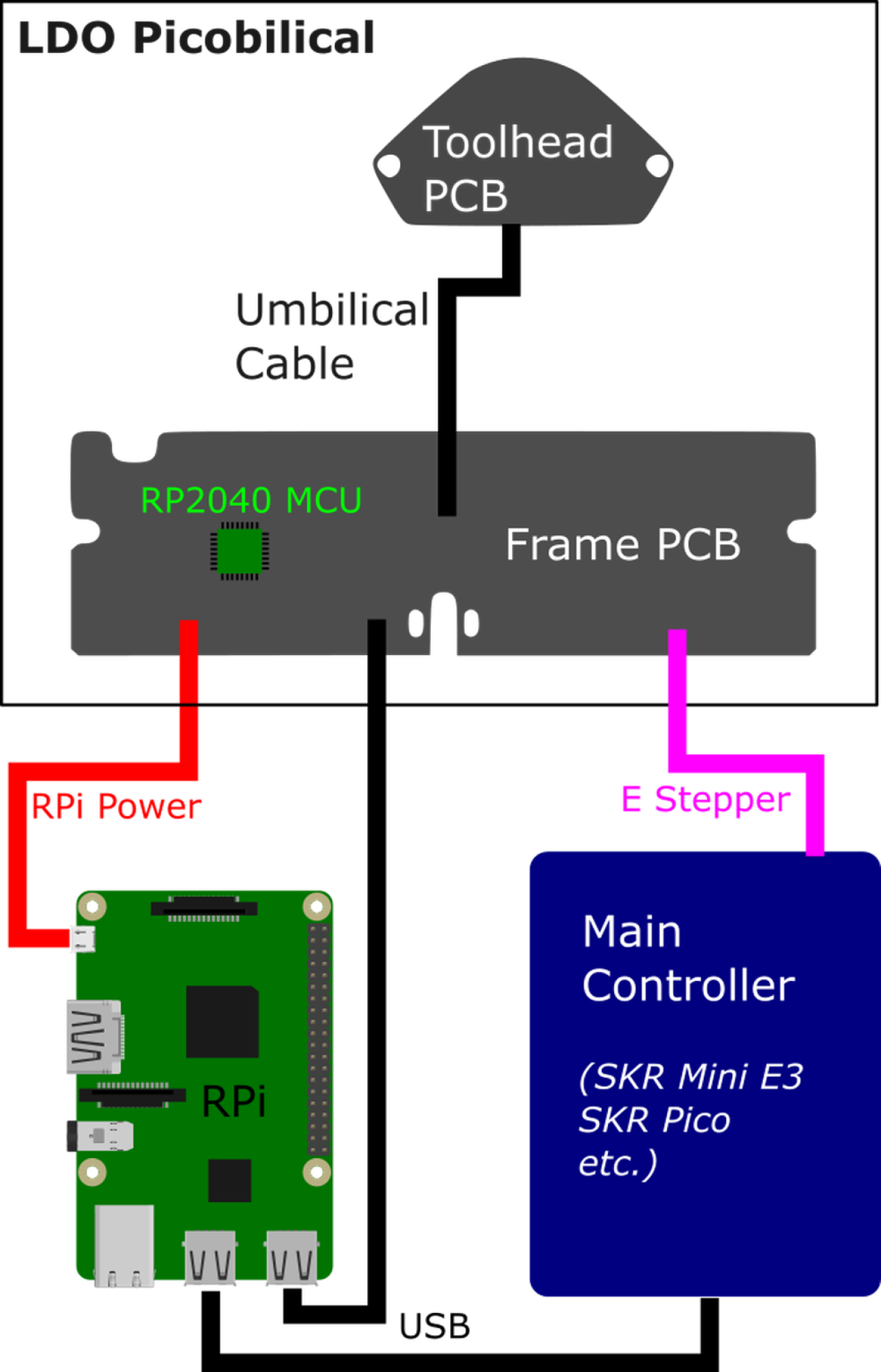

Der Picobilical besteht aus drei Hauptkomponenten (Toolhead PCB, Frame PCB, Umbilical Cable) und vereint die Steuerung des Toolheads in einem kompakten, intelligenten System:

• Deutlich Reduzierte Verkabelung: Die gesamte Verkabelung des Toolheads (Heizelement, Lüfter, Thermistor, Endschalter) wird auf eine einzige 14-Pin Umbilical-Verbindung reduziert.

• On-Board RP2040 Microcontroller: Das Herzstück ist ein RP2040-Chip auf der Frame PCB, der die Toolhead-Signale verarbeitet und direkt mit dem Klipper Host (Raspberry Pi) kommuniziert. Dadurch werden wertvolle Ports auf Ihrem Mainboard (z.B. SKR Pico) frei für andere Mods.

• Integrierter 5V-Spannungswandler: Ein leistungsstarker 24V-zu-5V Buck Converter (bis zu $5\text{ A}$) eliminiert die Notwendigkeit eines externen 5V-Wandlers zur Stromversorgung des Raspberry Pis.

• Wartungsfreundliches Design: Die Toolhead PCB ist an der Rückseite des Toolheads montiert, was die Wartung extrem vereinfacht: Sie können den gesamten Toolhead schnell und komplett vom Umbilical-Kabel trennen.

• Flexible Lüfterspannung: Wählbare Versorgungsspannung ($24\text{ V}$ oder $5\text{ V}$) für Bauteil- und Hotend-Lüfter.

• Chamber Monitoring: Ein integrierter Thermistor auf der Frame PCB ermöglicht die Überwachung der Gehäusetemperatur.

• Zusätzliche Funktionen: Verfügt über zwei unabhängige Neopixel-Ports und einen optionalen Filament-Sensor-Eingang.

Lieferumfang des Kits

Das LDO Picobilical Kit enthält alle notwendigen Platinen und Komponenten für die Umrüstung:

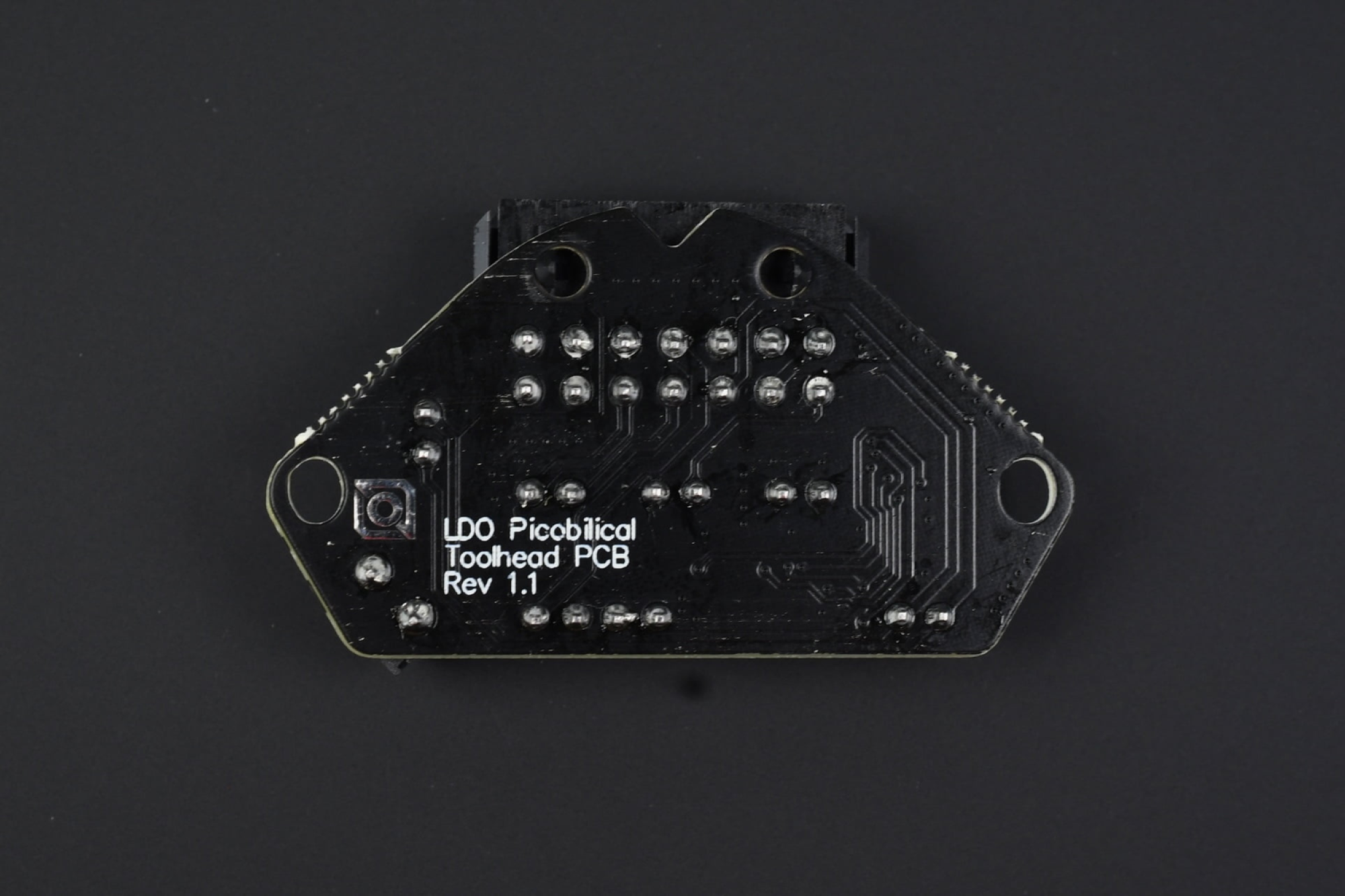

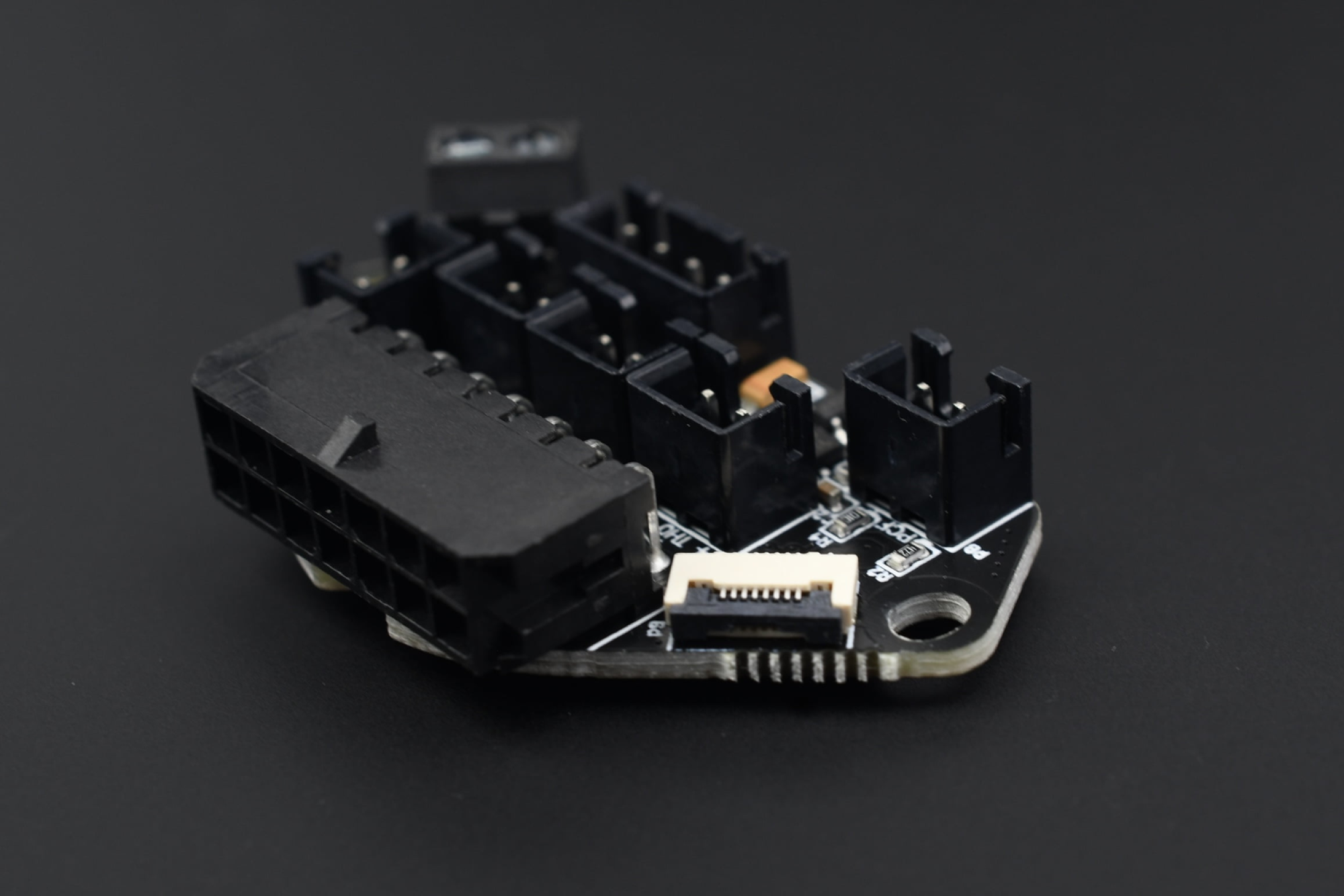

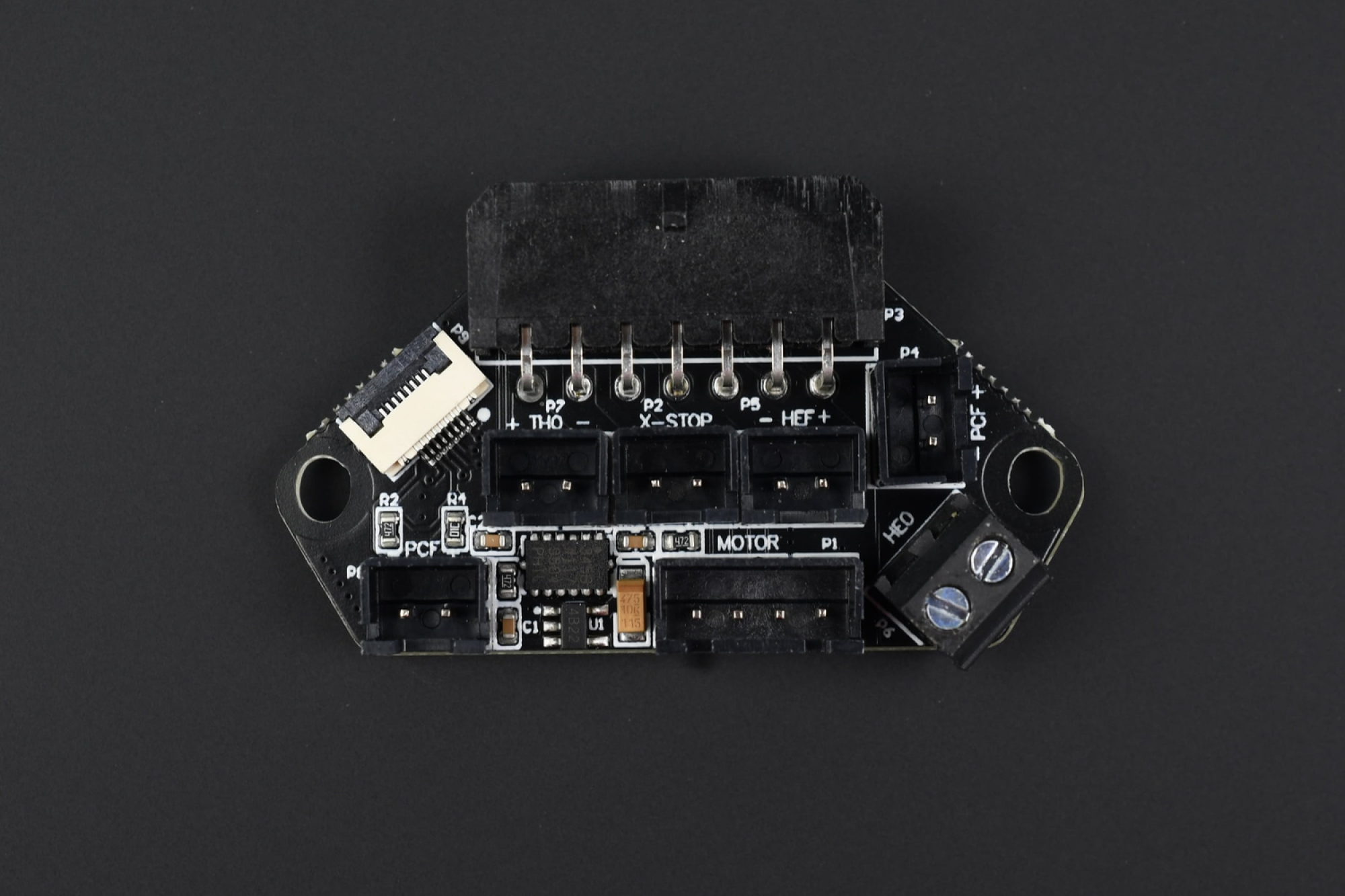

• 1x Toolhead PCB (Platine für den Werkzeugkopf)

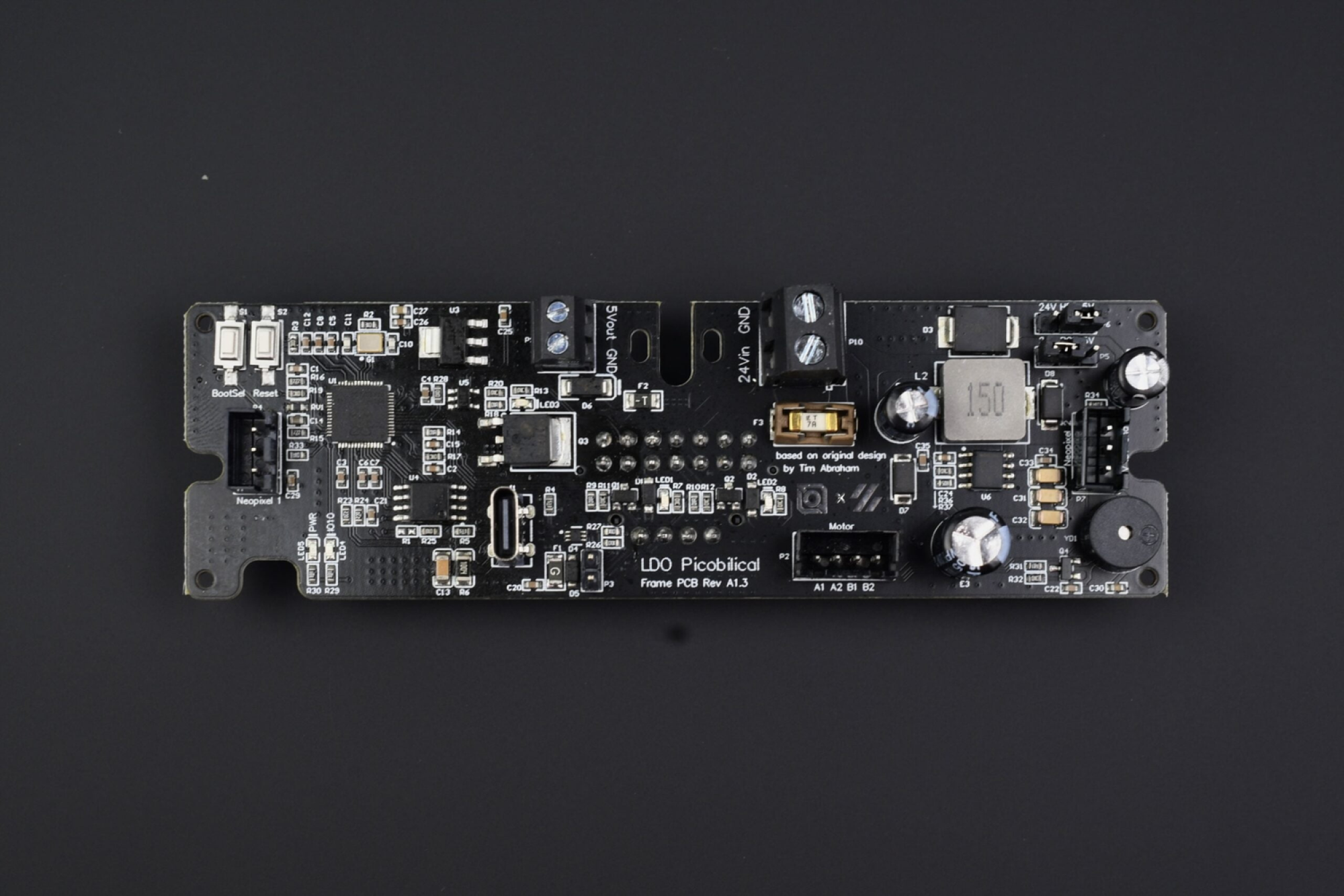

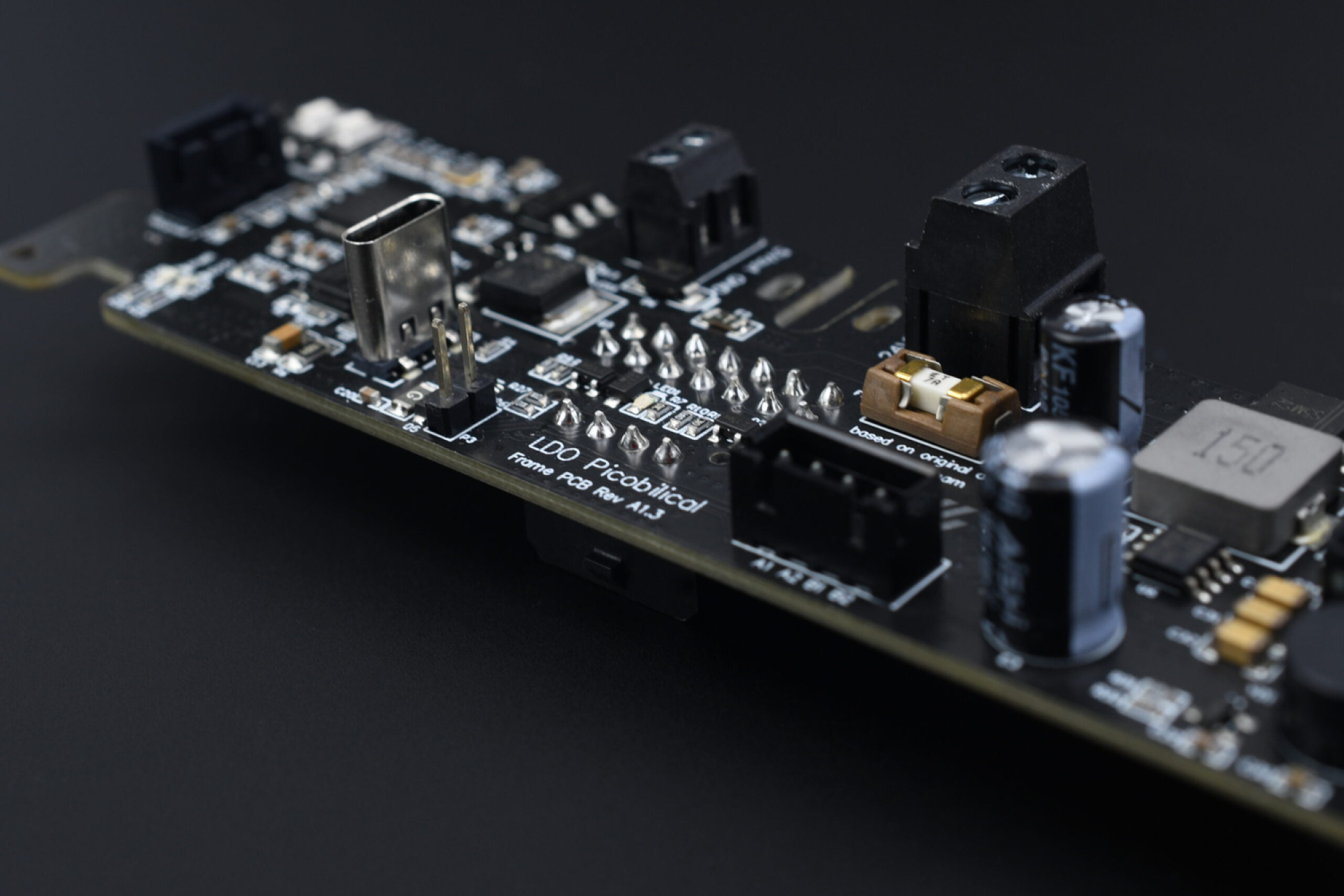

• 1x Picobilical (Frame) PCB (Sekundär-Controller-Platine mit RP2040)

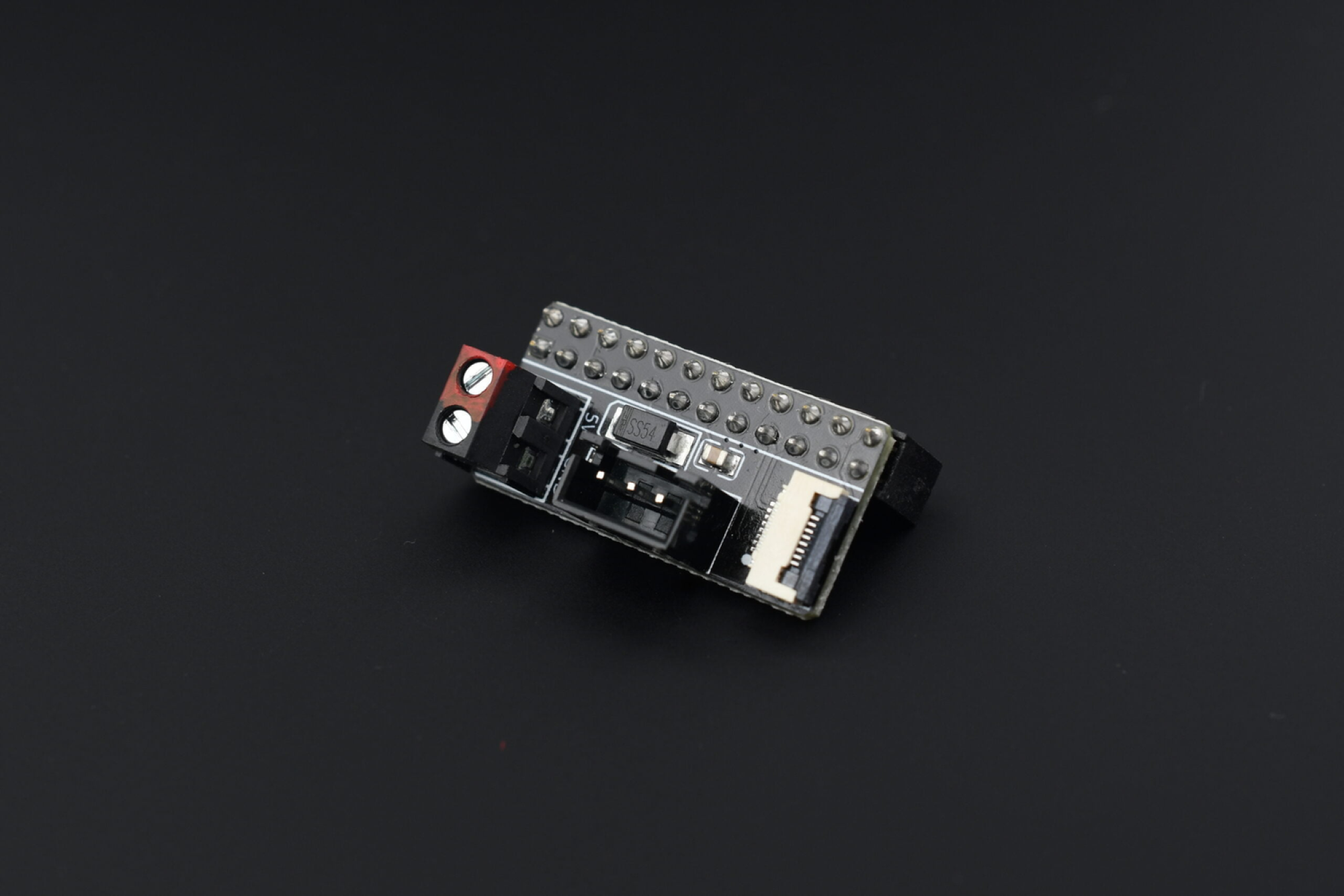

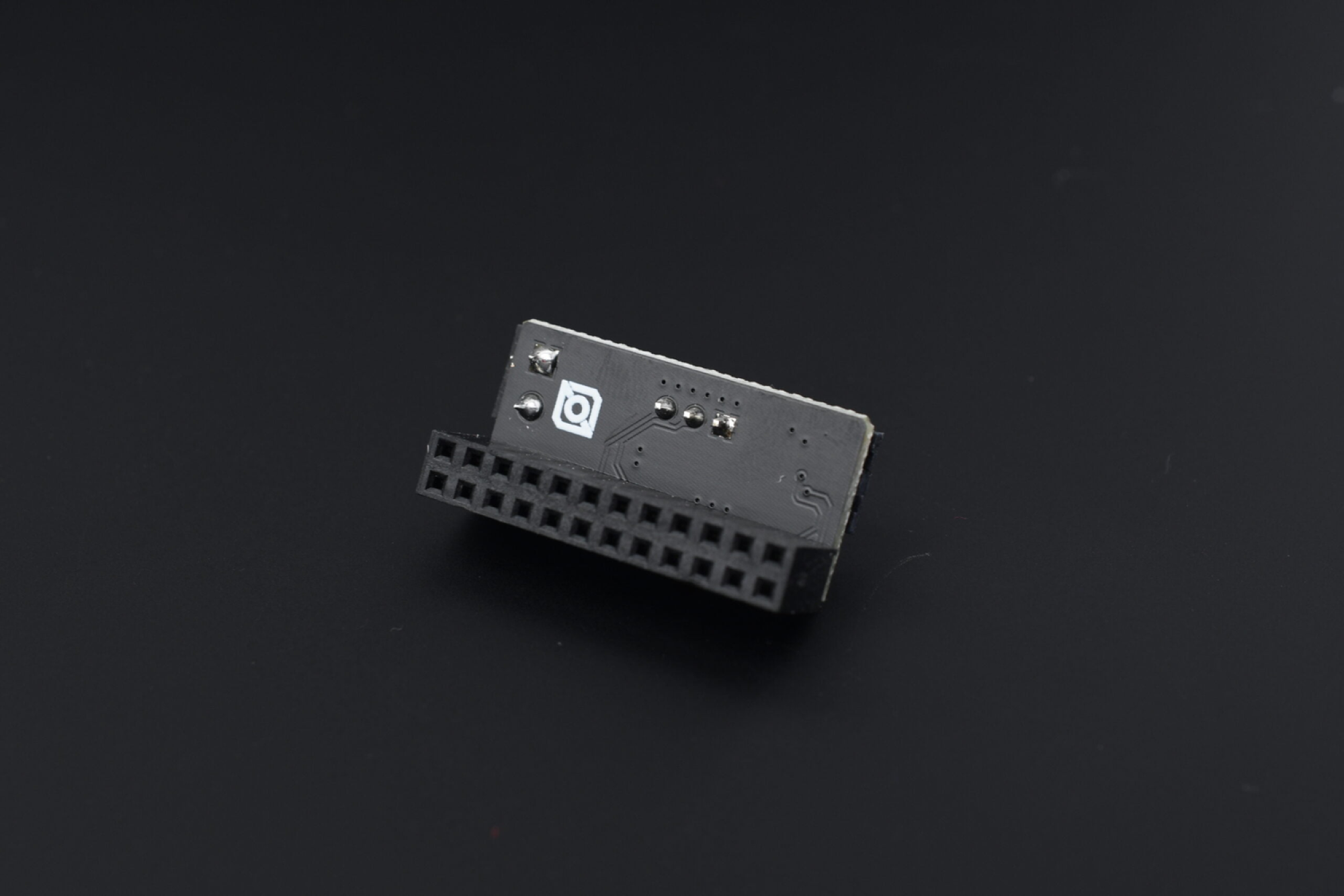

• 1x Raspberry Pi GPIO PCB (Adapter für die Stromversorgung des Pi (kein Raspberry enthalten)

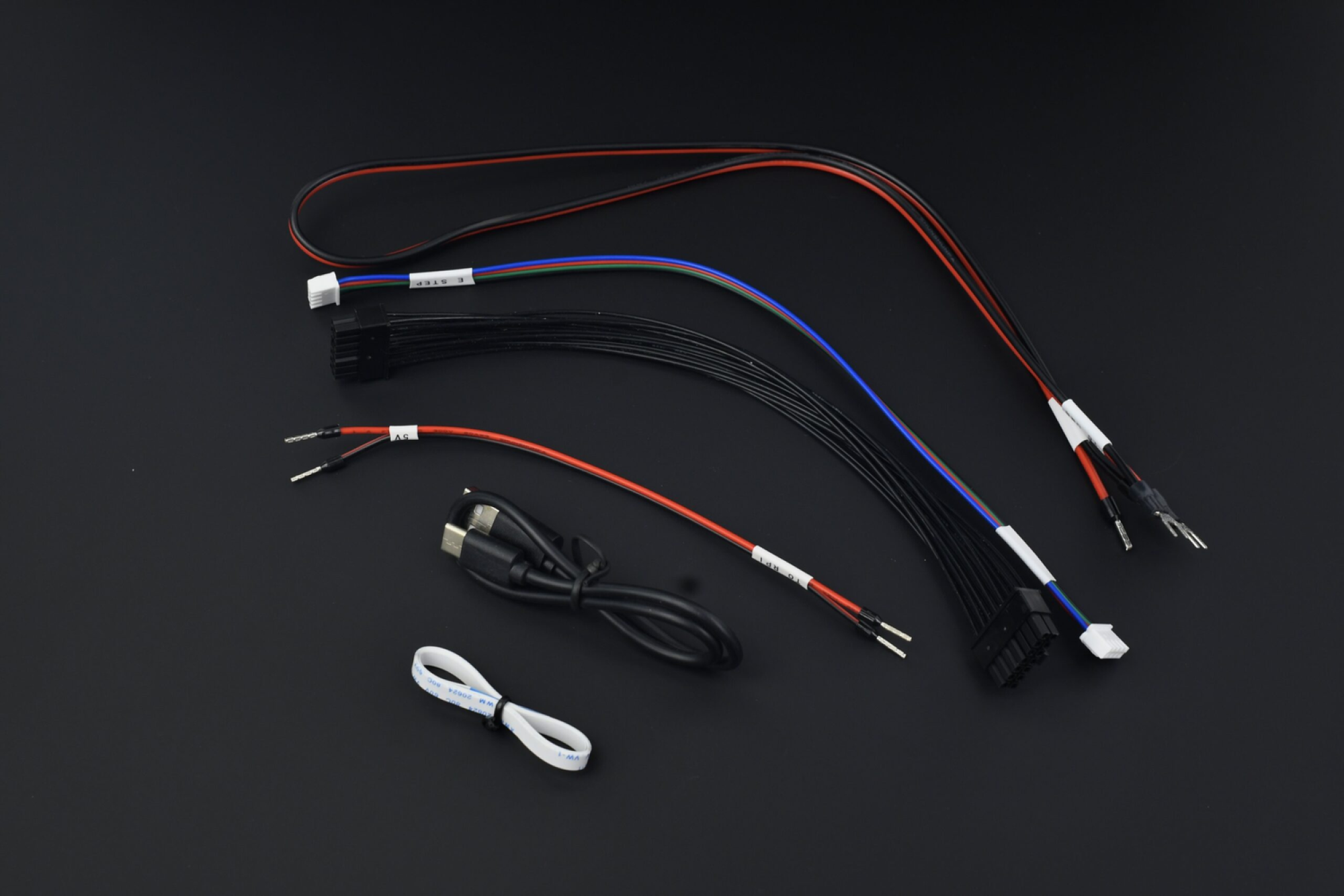

• Vorkonfektionierte Verkabelung (inkl. Umbilical Cable) für die Verbindung der PCBs

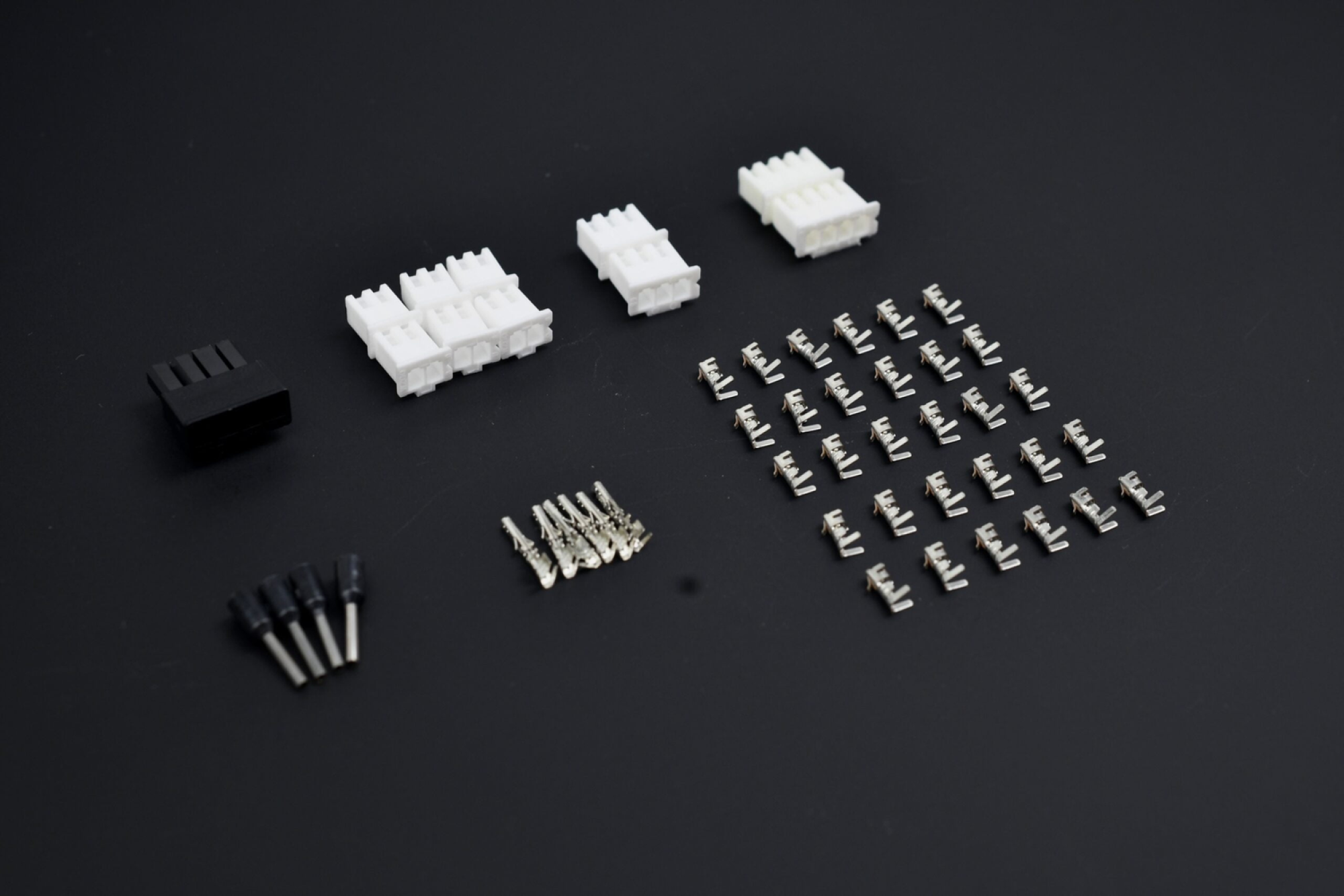

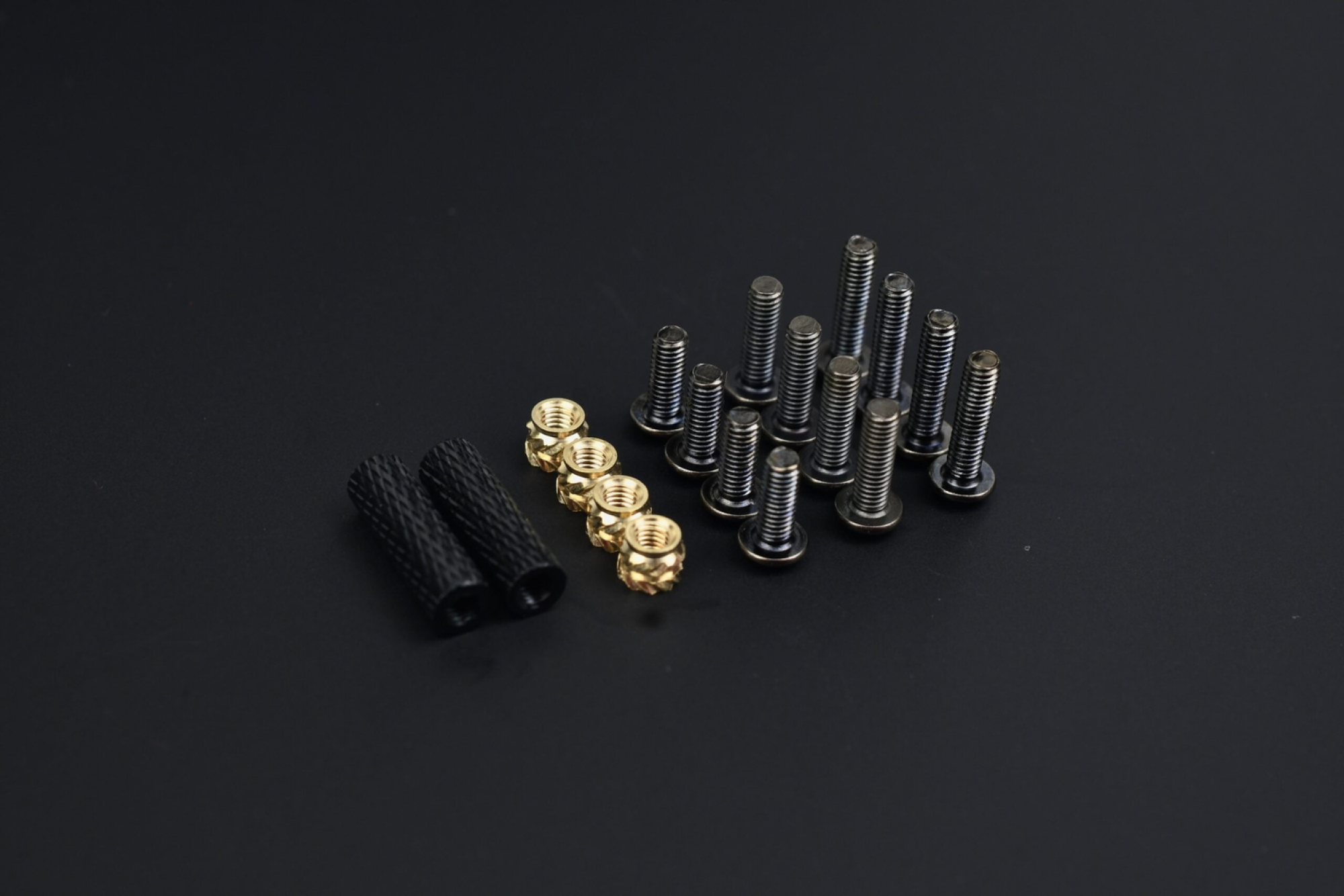

• Diverses Schrauben- und Steckverbinder-Set

Hinweis: Dieses Kit ist eine USB-Lösung (die Kommunikation mit dem Klipper Host erfolgt über den RP2040-Chip und USB-Verbindungen). Es handelt sich nicht um eine CAN-Bus-Lösung. Die gedruckten Montageteile sind nicht enthalten.
